Dlaczego okna w samolotach są okrągłe i inne sekrety inżynierii lotniczej

Okna w samolotach są okrągłe, bo prostokątne okna zabiły 99 osób. To nie metafora. To fakt.

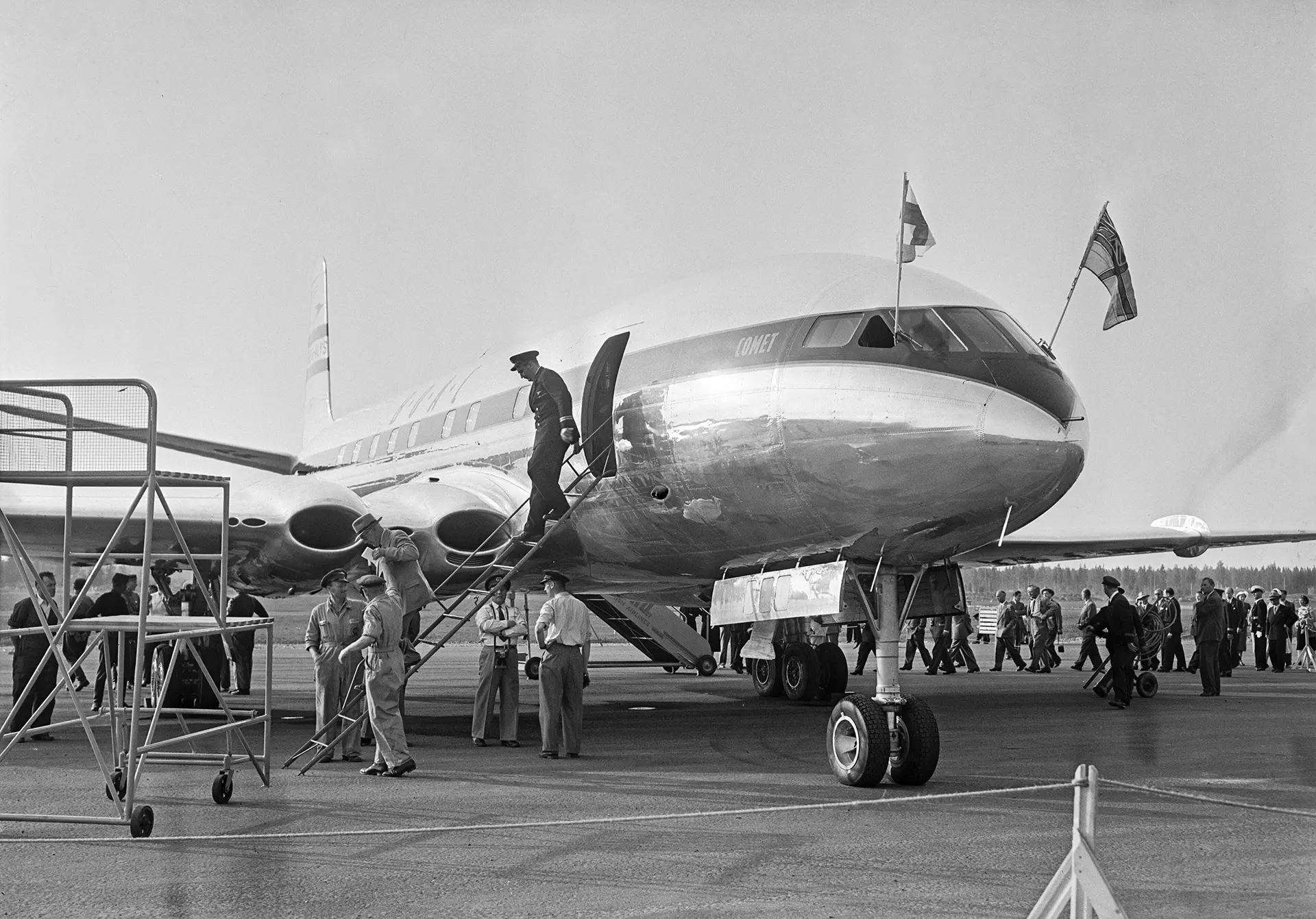

Był rok 1952. De Havilland wprowadził na rynek Cometa — pierwszy odrzutowy samolot pasażerski na świecie. Był szybszy, wyższy, nowocześniejszy od wszystkiego, co wtedy latało. Prasa pisała o przełomie w historii lotnictwa.

A potem zaczęły spadać.

W maju 1953 roku Comet rozsypał się w powietrzu nad Indiami. W styczniu 1954 roku kolejny rozpadł się nad Morzem Śródziemnym. W kwietniu 1954 — znowu Morze Śródziemne, znowu katastrofa. Łącznie zginęło 99 osób.

Brytyjskie władze lotnicze wszczęły jedno z największych śledztw technicznych w historii. Wyciągnięto szczątki samolotu z morza. Przeprowadzono tysiące testów. I w końcu znaleziono odpowiedź.

Okna.

Comet miał prostokątne okna z zaokrąglonymi narożnikami — ale niewystarczająco zaokrąglonymi. To wystarczyło, żeby w ciągu kilkudziesięciu lotów materiał wokół okna pękł. Cicho, niewidocznie, nieodwracalnie.

Raport brytyjskiego AAIB z 1955 roku był jednoznaczny: przyczyną katastrof było zmęczenie materiału przy narożnikach okien. Od tamtej pory okna w samolotach pasażerskich są owalne. I nikt nie wrócił do prostokątów.

Prostokątne narożniki skupiają naprężenia w jednym miejscu. Efekt jest taki sam jak przy rozdzieraniu kartki papieru — zacznij od nacięcia w rogu, a reszta pójdzie sama.

Żeby to zrozumieć, trzeba wiedzieć, co dzieje się z samolotem podczas lotu.

Na wysokości przelotowej — zazwyczaj 10–12 km — ciśnienie powietrza na zewnątrz jest drastycznie niższe niż w kabinie. Gdyby nie utrzymywano ciśnienia wewnątrz, pasażerowie straciliby przytomność w ciągu sekund. Dlatego kadłub samolotu działa jak szczelny cylinder pod ciśnieniem.

Różnica ciśnień między kabiną a otoczeniem to około 0,5–0,6 bara. Dla cylindra to normalna sytuacja — napięcie rozkłada się równomiernie po całej powierzchni. Ale tam, gdzie jest narożnik, napięcie nie ma gdzie „uciec”. Skupia się.

W przypadku prostokątnego okna naprężenia w narożnikach były nawet trzykrotnie wyższe niż w reszcie struktury.

I tu pojawia się drugi problem: każdy lot to jeden cykl ciśnieniowania. Start — ciśnienie rośnie. Lądowanie — ciśnienie spada. To jak pompowanie i opróżnianie balonu. Raz, dwa, sto, tysiąc razy. Materiał się męczy. Pojawiają się mikropęknięcia. Niewidoczne gołym okiem, ale śmiertelne.

To właśnie zmęczenie materiału — metal fatigue — zabiło pasażerów Cometa. Nie jednorazowe przeciążenie. Powolna, cicha degradacja przez kilkadziesiąt lotów.

Owalny kształt okna rozwiązuje oba problemy jednocześnie. Nie ma narożników. Naprężenia rozkładają się równomiernie po całym obwodzie. Materiał nie męczy się w jednym miejscu szybciej niż w innym.

To nie estetyka. To czysta mechanika.

Ta mała dziurka — po angielsku zwana bleed hole — wyrównuje ciśnienie między warstwami szyby. To celowy element konstrukcji, nie przypadkowy otwór.

Okno samolotu składa się z trzech warstw:

• Zewnętrzna — główna tafla, która znosi pełną różnicę ciśnień między kabiną a otoczeniem zewnętrznym
• Środkowa — warstwa rezerwowa, przejmuje obciążenie, gdyby zewnętrzna pękła
• Wewnętrzna — ta, którą widzisz i której możesz dotknąć; służy głównie ochronie pozostałych

Dziurka jest w warstwie środkowej.

Jej zadanie jest proste: zapewnić, żeby to zewnętrzna warstwa zawsze pracowała pod pełnym obciążeniem — a środkowa pozostawała odciążona i gotowa do przejęcia roli awaryjnej. Gdyby nie było otworu, ciśnienie wyrównałoby się między warstwami i trudno byłoby kontrolować, która z nich faktycznie przenosi obciążenie.

Przy okazji dziurka odprowadza wilgoć z przestrzeni między szybami. Dzięki temu okna nie zaparowują i nie zamarzają od środka.

Mała rzecz. Ale przemyślana.

Samolot lata dzięki sile nośnej generowanej przez skrzydła — i wbrew popularnej wersji podręcznikowej, efekt Bernoulliego to tylko część wyjaśnienia.

Większość z nas słyszała wersję szkolną: powietrze przepływające nad skrzydłem pokonuje dłuższą drogę niż to pod skrzydłem, więc musi płynąć szybciej. Szybszy przepływ = niższe ciśnienie (zasada Bernoulliego). Różnica ciśnień unosi samolot.

To nie jest kłamstwo. Ale to nie jest pełna prawda.

Daniel Bernoulli opisał tę zasadę w 1738 roku. Działa. Ale sama w sobie nie wyjaśnia, dlaczego samoloty latają bez problemu nawet do góry nogami (co robią samoloty akrobacyjne) albo dlaczego siła nośna jest proporcjonalna do kąta natarcia.

Drugi mechanizm to prawo Newtona — konkretnie trzecia zasada dynamiki. Skrzydło odchyla strumień powietrza w dół. Powietrze reaguje, odpychając skrzydło w górę. Akcja i reakcja.

Prawdziwa siła nośna to efekt obu tych mechanizmów działających jednocześnie.

Co wpływa na siłę nośną?

• Prędkość samolotu — im szybciej, tym większa siła nośna
• Gęstość powietrza — na dużej wysokości powietrze jest rzadsze, siła nośna mniejsza
• Powierzchnia skrzydeł — większe skrzydła, większa siła
• Kąt natarcia — ustawienie skrzydła względem przepływu powietrza

Maksymalna masa startowa Boeinga 747 to ok. 412 ton. Żeby go unieść, skrzydła muszą generować siłę nośną równą tej wadze. I generują — bo każdy z tych czterech czynników jest dokładnie wyliczony.

Winglets — te charakterystyczne zagięcia na końcach skrzydeł — redukują opory aerodynamiczne i oszczędzają paliwo. Konkretnie: od 3 do 5% na lot.

Skąd się bierze problem, który winglets rozwiązują?

Na końcu skrzydła ciśnienie nad górną powierzchnią (niższe) i pod dolną (wyższe) spotykają się. Powietrze z obszaru wysokiego ciśnienia „ucieka” ku niskiemu — i tworzy wir. Taki wir końcowy to strata energii. Samolot musi pracować ciężej, żeby ją nadrobić.

Winglet blokuje tę „ucieczkę” powietrza. Wir się nie tworzy. Silniki nie muszą spalać dodatkowego paliwa.

Przy tysiącach lotów rocznie te 3–5% robi ogromną różnicę.

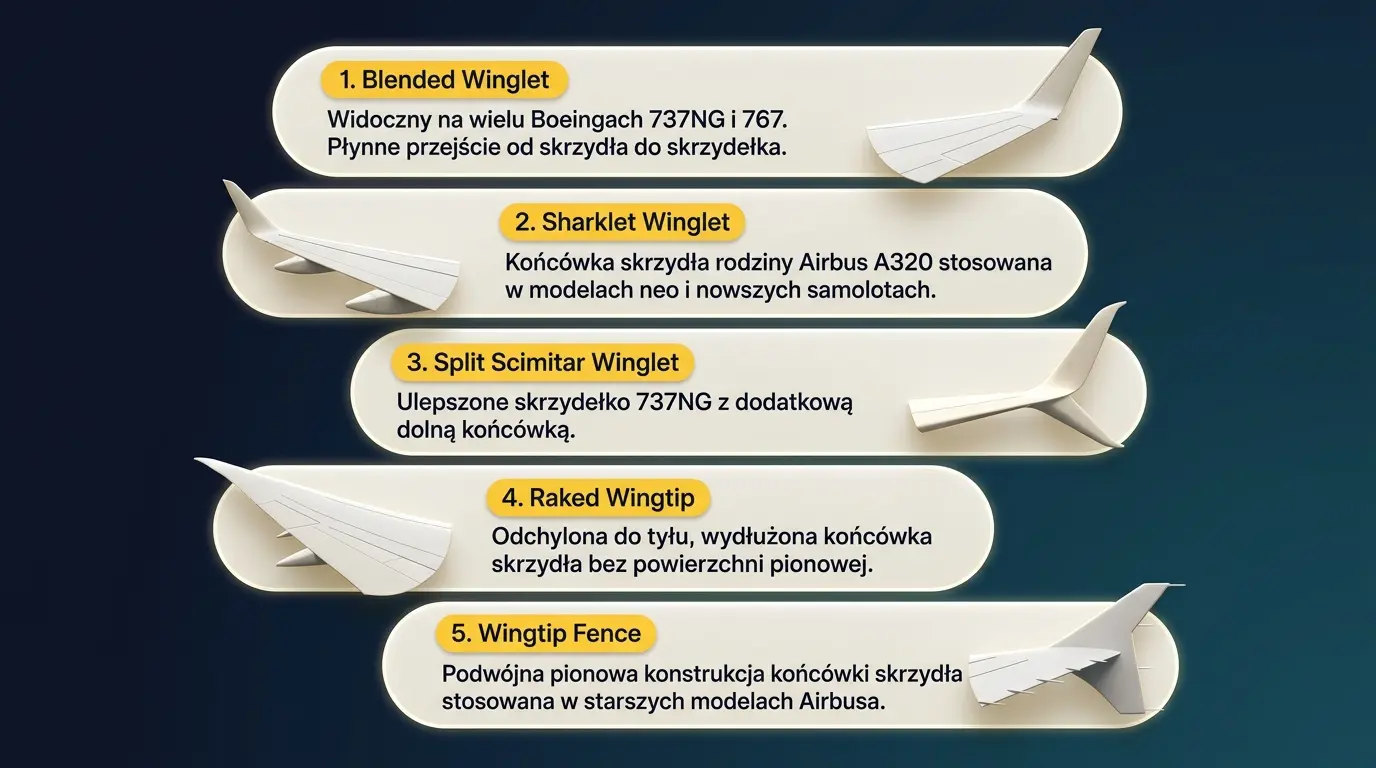

Nie ma jednego wzoru na winglet. Różne linie lotnicze i producenci stosują różne warianty:

• Blended winglet — płynne przejście, popularne w Boeingu 737
• Sharklet — stosowany w Airbusie A320
• Raked wingtip — rozciągnięte, skośne zakończenie, np. w Boeingu 787
• Split scimitar — podwójne zakończenie, jeszcze bardziej efektywne

Wszystkie robią to samo. Różnią się szczegółami aerodynamicznymi i kosztem produkcji.

Nowoczesne samoloty — jak Boeing 787 Dreamliner czy Airbus A350 — są w połowie zbudowane z kompozytów węglowych (CFRP). To materiał, który jest lżejszy od aluminium o 20–30%, a jednocześnie wytrzymalszy.

Przez dekady standardem w lotnictwie było aluminium — konkretnie stop 2024-T3. Lekkie, wytrzymałe, łatwe w obróbce. To wystarczyło przez 60 lat.

Ale kompozyty węglowe robią to lepiej.

Dlaczego CFRP wygrywa z aluminium?

• Waga — lżejszy przy tej samej wytrzymałości, to oszczędność paliwa na każdym locie
• Odporność na korozję — aluminium rdzewieje, CFRP praktycznie nie
• Zmęczenie materiału — kompozyty są mniej podatne na cykliczne naprężenia
• Projektowalna anizotropia — inżynier może zdecydować, w którym kierunku materiał ma być mocniejszy

Boeing 787 ma 50% kompozytów węglowych w strukturze. Airbus A350 — 53%. To już nie przyszłość. To standard.

Jest jedna wada. Kompozyty są trudniejsze do naprawy i inspekcji niż metal. Pęknięcie w aluminium widać. Uszkodzenie wewnątrz warstwy CFRP bywa niewidoczne gołym okiem. Dlatego inspekcje wymagają specjalistycznego sprzętu.

Na długim rejsie pilot ręcznie steruje samolotem przez około 7 minut. Resztę czasu robi to autopilot.

Brzmi niepokojąco. Ale nie ma powodów do niepokoju.

Autopilot nie zastępuje pilota. Wykonuje jego polecenia. Pilot programuje trasę, wysokość, prędkość — a autopilot utrzymuje te parametry. To jak tempomat połączony z systemem nawigacji w samochodzie: kierowca decyduje, dokąd jedzie, ale nie musi cały czas trzymać nogi na gazie.

Pilot cały czas monitoruje systemy samolotu, komunikuje się z kontrolą lotów, czyta raporty pogodowe, planuje ewentualności. Samolot komercyjny to setki systemów działających jednocześnie. Ktoś musi to nadzorować.

Autopilot — oficjalnie zwany Flight Management System (FMS) — potrafi:

• Utrzymywać zadaną wysokość i kurs
• Wykonywać nawigację po trasie punkt po punkcie
• Przeprowadzić podejście do lądowania w warunkach zerowej widoczności (autoland)
• Reagować na turbulencje, utrzymując stabilny lot

Ręczne sterowanie jest głównie przy starcie i lądowaniu — i podczas manualnego treningu, który piloci regularnie odbywają. Umiejętności muszą być utrzymywane.

Turbulencje rzadko stanowią zagrożenie dla samolotu. Stanowią zagrożenie dla niezapiętych pasażerów.

Samoloty są projektowane z ogromnymi marginesami bezpieczeństwa. Skrzydła są testowane do ugięć, które w normalnym locie nigdy nie wystąpią. Kadłub wytrzymuje wielokrotność sił, z jakimi ma do czynienia w realnym locie.

Turbulencje to chaotyczne ruchy mas powietrza. Są kilku rodzajów:

• Mechaniczne — spowodowane ukształtowaniem terenu (góry, budynki)
• Termiczne — gorące i zimne masy powietrza mieszają się i tworzą „garby”
• CAT (Clear Air Turbulence) — zawirowania w czystym powietrzu, niewidoczne na radarach
• Wake turbulence — wiry za innym samolotem

Najbardziej zdradliwe jest CAT. Radar go nie wykrywa. Nie ma żadnych zewnętrznych oznak. Samolot wchodzi w strefę turbulencji bez ostrzeżenia.

Dlatego linie lotnicze i służby kontroli ruchu lotniczego wymieniają informacje o turbulencjach w czasie rzeczywistym — pilot, który natrafi na CAT, zgłasza go, żeby kolejne samoloty mogły zmienić trasę.

I dlatego prośba o zapięcie pasów bezpieczeństwa ma sens nawet wtedy, gdy nic nie wskazuje na turbulencje.

Samolot to wytrzyma. Człowiek rzucany turbulencją po kabinie — niekoniecznie.
