Światła PAPI – precyzyjny wskaźnik ścieżki podejścia: historia, konstrukcja, zastosowanie i ciekawostki

Pomysł na stworzenie systemu wskaźników ścieżki podejścia sięga lat 70. XX wieku. W 1974 roku brytyjska firma Thorn EMI Electronics opracowała pierwsze prototypy, które miały usprawnić lądowanie samolotów w trudnych warunkach. Wskaźniki te miały być bardziej precyzyjne od starszych systemów, takich jak VASI (Visual Approach Slope Indicator), który był w użyciu już od lat 50. Precision Approach Path Indicator został opracowany w oparciu o założenie, że prosty system wizualny, oparty na zmianie kolorów światła, może dać pilotom wskazówkę co do ich położenia na ścieżce podejścia oraz dokładną informację o kącie podejścia (glide path angle). Po licznych testach system zyskał aprobatę międzynarodowych organizacji i władz lotniczych (w tym ICAO) i stał się standardem skodyfikowanym w ICAO Annex 14, stosowanym na całym świecie.

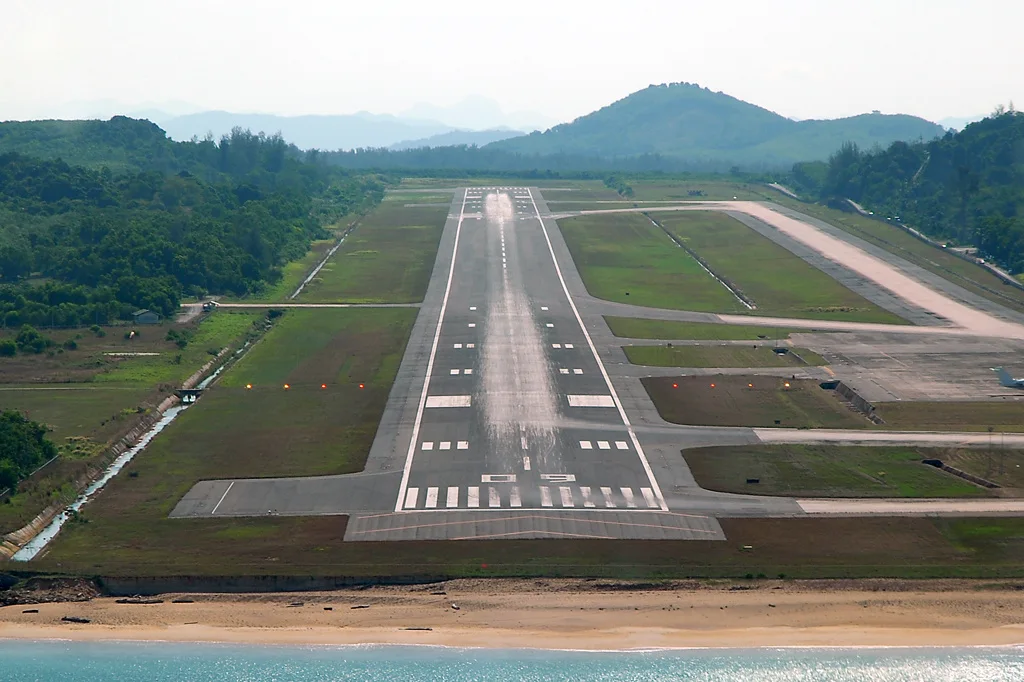

To wskaźnik ścieżki podejścia złożony z czterech reflektorów ułożonych w rzędzie, zazwyczaj po lewej stronie drogi startowej (zgodnie z ICAO Annex 14). Każda z lamp jest zaprojektowana tak, aby emitować światło o dwóch kolorach – czerwonym lub białym – zależnie od kąta, pod którym patrzy na nią pilot. Dzięki takiej konstrukcji daje pilotowi natychmiastową informację o położeniu samolotu względem optymalnej ścieżki podejścia.

Światła systemu podejścia pozwalają na precyzyjne dostosowanie kąta zejścia, co jest kluczowe, szczególnie przy trudnych warunkach pogodowych i ograniczonej widoczności. Główne zalety systemu to intuicyjna obsługa oraz bezpośrednia, szybka informacja wizualna, która redukuje ryzyko błędów i zwiększa bezpieczeństwo lądowań.

Pilot, patrząc na światła, może łatwo ocenić swoje położenie względem optymalnej ścieżki podejścia:

• Cztery białe światła: samolot jest znacznie powyżej ścieżki podejścia.
• Trzy białe, jedno czerwone: samolot jest nieco powyżej ścieżki.
• Dwa białe, dwa czerwone: samolot znajduje się na właściwej ścieżce podejścia.
• Jedno białe, trzy czerwone: samolot jest nieco poniżej ścieżki.
• Cztery czerwone światła: samolot jest znacznie poniżej ścieżki podejścia – należy natychmiast podjąć działania korekcyjne (np. go-around).

Dzięki tej prostej informacji pilot może zareagować na ewentualne odchylenia od optymalnej ścieżki, aby precyzyjnie utrzymać właściwą ścieżkę podejścia do lądowania.

Światła systemu są widoczne z różnych odległości zależnie od pory dnia i przejrzystości powietrza. Przy dziennym świetle ich widoczność sięga około 4–5 km (2–3 NM), natomiast nocą światła te można dostrzec z odległości do około 10 km (ok. 5 NM), co daje pilotom wystarczająco dużo czasu na dostosowanie się do wymaganej ścieżki podejścia.

System jest uniwersalny i wykorzystywany przez wszystkie typy samolotów – zarówno mniejsze maszyny lotnictwa ogólnego, jak i duże samoloty pasażerskie. Standardowe informacje wizualne dostarczane przez reflektory są jednakowe dla każdego typu statku powietrznego, co pozwala na szerokie zastosowanie tej technologii bez względu na wielkość i masę maszyny.

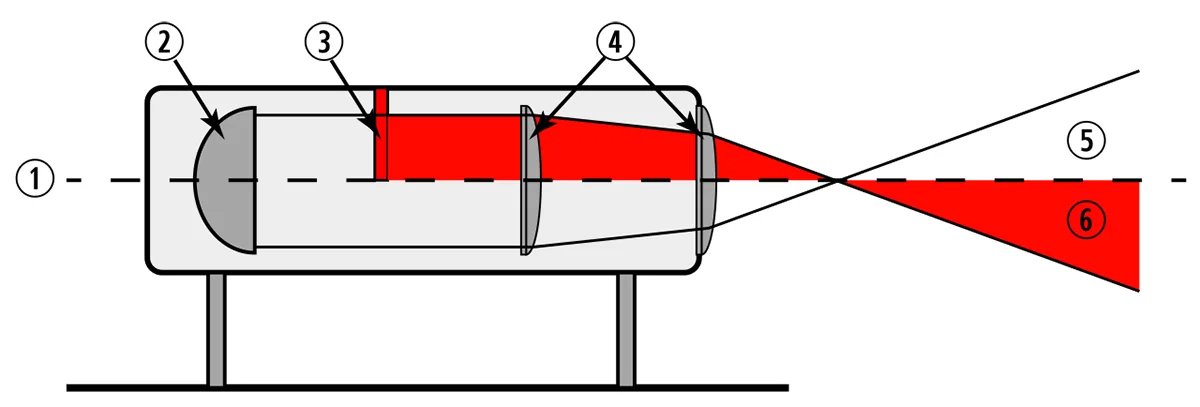

Każda lampa jest wyposażona w specjalne soczewki, które emitują czerwone lub białe światło zależnie od kąta, pod jakim widzi je pilot. Konstrukcja optyczna każdej lampy (soczewki płasko-wypukłe oraz czerwony filtr) dzieli wiązkę światła na dwie części: górną białą i dolną czerwoną. Granica przejścia między barwami jest bardzo ostra (nie więcej niż 3 minuty łuku). Dzięki precyzyjnemu ustawieniu czterech lamp pod nieznacznie różnymi kątami pilot na właściwej ścieżce podejścia (zazwyczaj 3°) widzi kombinację dwóch białych i dwóch czerwonych świateł, a każde odchylenie powoduje wyraźną zmianę liczby świateł o danym kolorze.

System VASI (Visual Approach Slope Indicator) to starszy system wizualnych wskaźników ścieżki podejścia. Składa się on z dwóch zestawów świateł ustawionych jeden za drugim i wyświetlających światło czerwone lub białe w zależności od kąta podejścia. Układ ten sygnalizuje jedynie trzy pozycje: za wysoko, na ścieżce i za nisko – jest zatem mniej precyzyjny.

OLS (Optical Landing System) to specjalistyczny system wskaźników podejścia stosowany na lotniskowcach. Używa tzw. „meatballa” – intensywnej świetlnej kuli, której położenie wskazuje pilotowi czy samolot podąża po właściwej ścieżce podejścia.

1. Międzynarodowy standard: PAPI stał się standardem w międzynarodowej infrastrukturze lotniczej i jest używane na większości komercyjnych lotnisk na całym świecie.
2. Ekonomia i niezawodność: dzięki prostocie i skuteczności działania, system jest nie tylko ekonomiczny, ale również bardzo niezawodny – lampy działają bez zakłóceń przez długie lata, wymagając jedynie okresowych przeglądów technicznych.
3. Lotniska z krótkim pasem: System ten znajduje zastosowanie również na lotniskach regionalnych z krótszymi pasami, gdzie wymagana jest większa precyzja podejścia.
4. System jest przeznaczony dla większości statków powietrznych, jednak istnieją wyjątki, takie jak Boeing 747 i wycofany Concorde. W przypadku Boeinga 747, gdzie kokpit znajduje się wyżej nad poziomem progu podwozia niż w typowych samolotach, załoga na poprawnej ścieżce podejścia zwykle widzi trzy białe i jedno czerwone światło. Natomiast piloci Concorde’a, ze względu na bardzo wysoki kąt natarcia podczas podejścia (ok. 12–15°), mieli znacznie odchyloną w górę linię wzroku względem osi samolotu. W efekcie na standardowym PAPI widzieli zwykle więcej świateł białych (wskazanie „lekko za wysoko”), mimo że samolot znajdował się na prawidłowej ścieżce podejścia o kącie zbliżonym do 3–3,5°.
