2.2 Jak steruje się samolotem? Powierzchnie sterowe i ich działanie

Powierzchnie sterowe to ruchome elementy na skrzydłach i ogonie samolotu, które pozwalają pilotowi kontrolować lot. Składają się z trzech podstawowych typów: lotek, sterów wysokości i steru kierunku. Każdy z tych elementów odpowiada za inny rodzaj ruchu maszyny w powietrzu.

Wszystkie powierzchnie sterowe działają na podstawie sił aerodynamicznych. Kiedy pilot zmienia ich położenie, zmieniają się właściwości przepływu powietrza wokół samolotu. Dzięki temu statek powietrzny może wykonywać skomplikowane manewry.

Oprócz podstawowych powierzchni sterowych istnieją także dodatkowe elementy mechanizacji, takie jak klapy i sloty. Klapy służą głównie do zwiększenia nośności podczas startu i lądowania. Sloty (inaczej „skrzela”) to szczeliny w przedniej części skrzydła, które poprawiają przepływ powietrza przy dużych kątach natarcia i zapobiegają przeciągnięciu.

Lotki to małe, ruchome powierzchnie umieszczone na tylnej krawędzi skrzydeł, zwykle w ich zewnętrznych częściach. Kontrolują przechylanie samolotu wokół osi wzdłużnej (roll).

Działają asymetrycznie – gdy jedno skrzydło opuszcza lotkę w dół, drugie unosi ją ku górze. To powoduje, że jedno skrzydło generuje więcej siły nośnej, a drugie mniej. Samolot przechyla się w stronę skrzydła z uniesioną lotką.

Pilot steruje lotkami poprzez drążek sterowy. Przechylenie drążka w lewo powoduje przechylenie samolotu w lewo. Ruch w prawo daje efekt przeciwny. Ten mechanizm jest intuicyjny.

W praktyce lotki są używane podczas skrętu, gdyż wtedy samolot wymaga odpowiedniego przechylenia. Bez lotek kontrolowane zakręty byłyby niemożliwe.

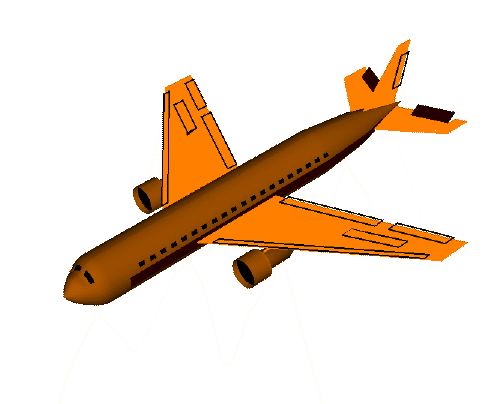

Stery wysokości to powierzchnie sterowe zamontowane na stateczniku poziomym w tylnej części samolotu. Kontrolują pochylanie maszyny wokół osi poprzecznej (pitch).

Kiedy pilot pociąga drążek do siebie, stery wysokości wychylają się ku górze. Zwiększa się siła aerodynamiczna działająca na usterzenie, a nos maszyny unosi się. Wychylenie drążka od siebie daje przeciwny efekt – nos opada.

Stery wysokości są istotne podczas startu i lądowania. Na początku startu pilot pociąga drążek, aby unieść nos i wznieść się w powietrze. Przed lądowaniem delikatnie unosi nos, aby zmniejszyć prędkość opadania (tzw. flara).

W locie poziomym te powierzchnie sterowe pomagają utrzymać stałą wysokość. Nawet małe wychylenia powodują zmiany w pochyleniu samolotu. Dlatego pilot musi operować nimi precyzyjnie i płynnie.

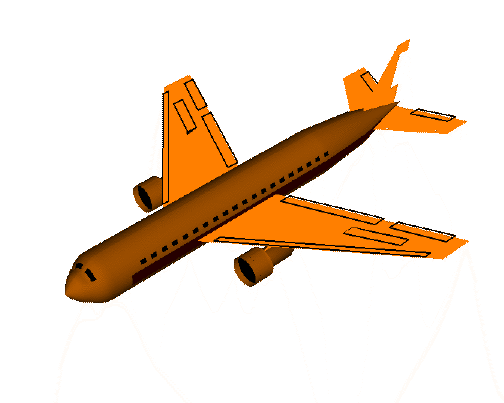

Ster kierunku to ruchoma powierzchnia sterowa zamontowana na stateczniku pionowym, przypominająca pionową płetwę na ogonie samolotu. Kontroluje odchylanie maszyny wokół osi pionowej (yaw).

Pilot steruje nim za pomocą pedałów. Naciśnięcie lewego pedału wychyla ster w lewo, co powoduje odchylenie nosa w lewą stronę. Prawy pedał działa analogicznie w prawą stronę.

Ster kierunku rzadko jest używany samodzielnie. Podczas normalnych zakrętów współpracuje z lotkami, aby zapewnić skoordynowany lot. Bez takiej koordynacji samolot wykonywałby niezgrabny zakręt ze ślizgiem.

Główne zastosowanie steru kierunku to kompensacja odchylenia wywołanego różnicą oporu lotek (adverse yaw). Pomaga wyrównać samolot podczas lotu z wiatrem bocznym. Jest też niezbędny podczas startu i lądowania przy silnym wietrze z boku.

Klapy to elementy mechanizacji zamontowane na tylnej krawędzi skrzydeł, bliżej kadłuba niż lotki. Ich głównym zadaniem jest zwiększenie nośności przy niskich prędkościach.

Gdy pilot wypuszcza klapy, zwiększa się powierzchnia i krzywizna skrzydła. To powoduje znaczny wzrost siły nośnej. Jednocześnie rośnie opór aerodynamiczny, co pomaga w kontrolowaniu prędkości.

Klapy są używane głównie podczas startu i lądowania. Przed startem pilot ustawia je w pozycji startowej (zwykle 10–15°). Pozwala to na krótszy rozbieg. Przed lądowaniem klapy są maksymalnie wypuszczone, co umożliwia bezpieczne lądowanie przy niższej prędkości.

Istnieje kilka typów klap: zwykłe, szczelinowe, klapy Fowlera. Każdy typ ma inne właściwości aerodynamiczne. Nowoczesne samoloty pasażerskie używają zaawansowanych klap wieloszczelinowych, które mogą zwiększyć nośność nawet o 80%.

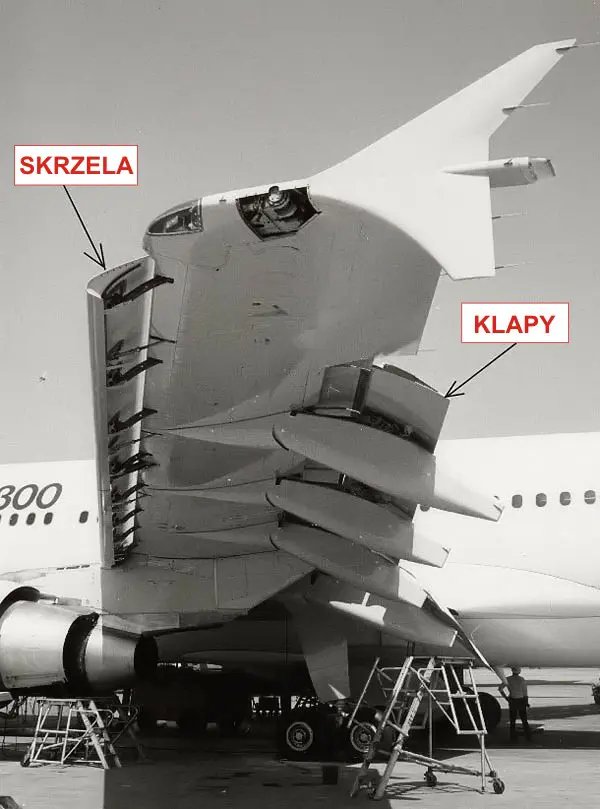

Skrzela to szczeliny lub otwory w przedniej części skrzydła, które współpracują z klapami. Ich zadaniem jest kierowanie strumienia powietrza nad górną powierzchnię skrzydła przy dużych kątach natarcia.

Kiedy samolot leci wolno z wypuszczonymi klapami, kąt natarcia jest duży. Powietrze ma tendencję do odrywania się od górnej powierzchni skrzydła – to może prowadzić do przeciągnięcia. Sloty kierują przyspieszony strumień powietrza, który pobudza warstwę przyścienną i opóźnia oderwanie przepływu. Dzięki temu samolot może lecieć wolniej bez ryzyka utraty nośności.

Niektóre samoloty mają stałe skrzela, inne – wysuwane (zwane slatami), które otwierają się tylko przy określonych warunkach. To rozwiązanie znacznie poprawia bezpieczeństwo podczas krytycznych faz lotu.

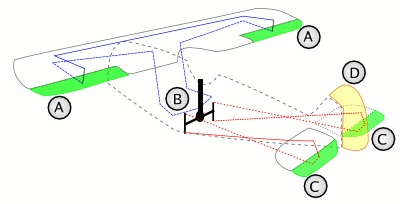

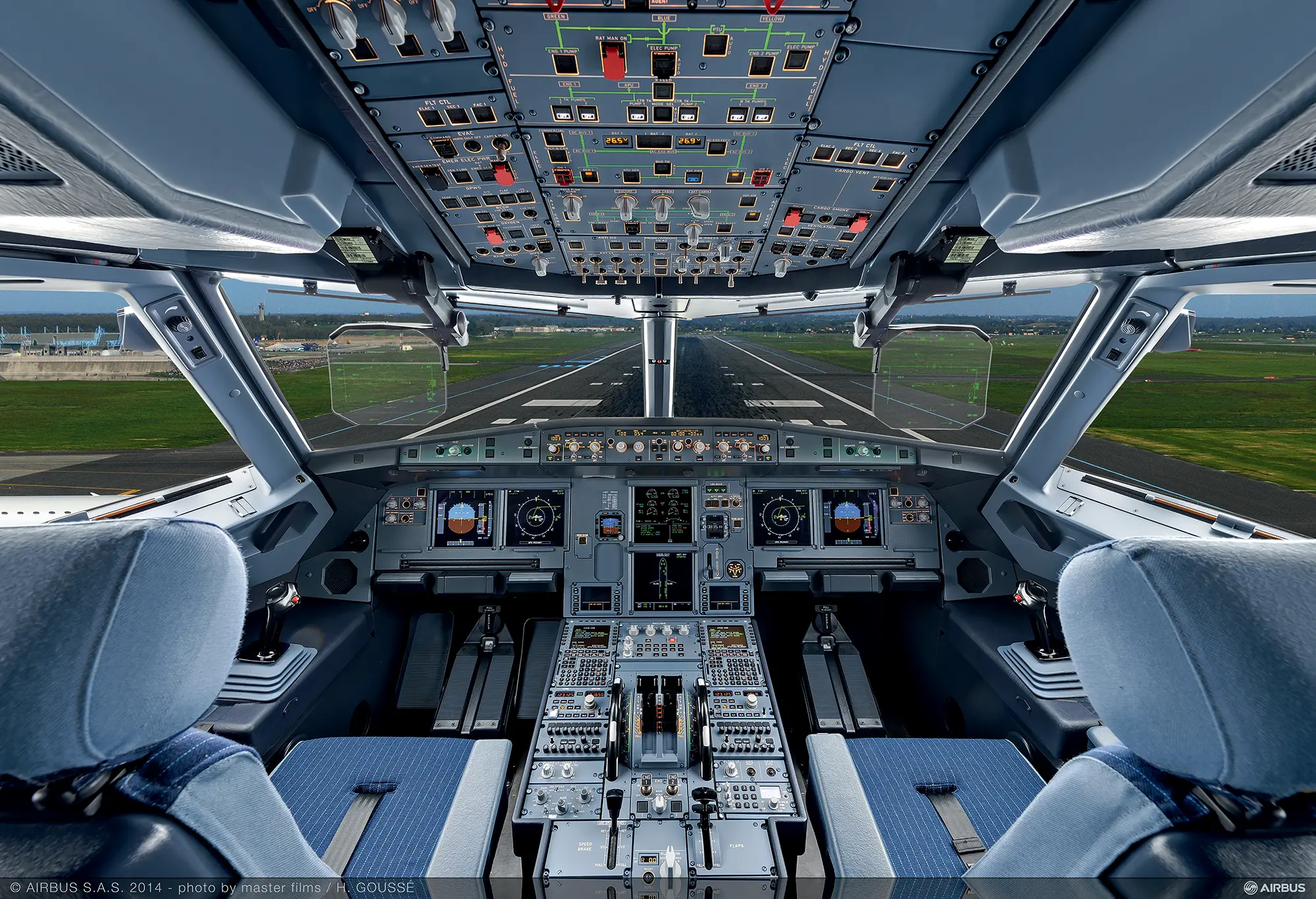

W kokpicie pilot ma do dyspozycji dwa podstawowe urządzenia sterujące: drążek sterowy i pedały. Te proste narzędzia przekładają ruchy pilota na wychylenia powierzchni sterowych.

Drążek sterowy kontroluje jednocześnie dwie powierzchnie. Ruch w przód i tył steruje sterami wysokości. Przechylenie na boki aktywuje lotki.

Oprócz drążka stosuje się też jarzmo (wolant) – przypomina kierownicę samochodu i działa na podobnej zasadzie co drążek.

Pedały to domena steru kierunku. Każda noga operuje jednym pedałem. Naciśnięcie powoduje wychylenie steru w odpowiednią stronę. W praktyce pilot często używa pedałów subtelnie, aby skorygować lot.

Nowoczesne samoloty mają systemy fly-by-wire, gdzie sterowanie jest elektroniczne. Komputer przetwarza polecenia pilota, optymalizuje wychylenia powierzchni sterowych i zapewnia ochronę przed przekroczeniem dopuszczalnych parametrów lotu (flight envelope protection). To zwiększa bezpieczeństwo i komfort pilotażu. Jednak podstawowa logika sterowania pozostaje taka sama.

Trymowanie to proces wyważania samolotu, który pozwala pilotowi utrzymać stabilny lot bez ciągłego trzymania drążka czy pedałów. Trymer to element kompensacyjny (najczęściej w formie klapki) umieszczony na krawędzi spływu głównej powierzchni sterowej.

Działanie trymera polega na modyfikacji momentu aerodynamicznego działającego na samolot. Gdy pilot ustawia trymer, zmienia się rozkład sił na powierzchniach sterowych. Samolot dąży do utrzymania zadanego stanu wyważenia. To odciąża pilota i eliminuje zmęczenie podczas długich lotów.

W małych samolotach pilot ustawia trymer ręcznie za pomocą kółka lub dźwigni. Duże maszyny pasażerskie mają zaawansowane systemy elektryczne lub hydrauliczne. Niektóre nowoczesne samoloty dysponują automatycznymi trymerami, które współpracują z autopilotem i dostosowują się do zmieniających się warunków lotu.

Trymowanie jest szczególnie ważne podczas zmian konfiguracji samolotu. Wypuszczenie klap, zmiana prędkości czy zużycie paliwa wpływają na wyważenie maszyny. Odpowiednie ustawienie trymera pozwala pilotowi skupić się na innych aspektach prowadzenia samolotu. Jeśli interesuje Cię szczegółowe wyjaśnienie, jak działa trymowanie i jakie są rodzaje trymerów, sprawdź nasz artykuł o trymowaniu samolotu.

Każda faza lotu wymaga różnego wykorzystania powierzchni sterowych. Start to moment intensywnej pracy wszystkich systemów.
