Co to jest ETOPS i jakie ma znaczenie w lotnictwie?
ETOPS (Extended-range Twin-engine Operational Performance Standards) to zbiór norm bezpieczeństwa dla samolotów dwusilnikowych wykonujących loty nad obszarami oddalonymi od lotnisk awaryjnych. System określa, jak daleko od najbliższego lotniska może lecieć samolot z dwoma silnikami.
Spis treści
Nazwa odnosi się do maksymalnego czasu lotu do zapasowego lotniska w przypadku awarii jednego silnika. W lotnictwie komercyjnym ETOPS decyduje o tym, czy dwusilnikowy samolot może lecieć trasami nad oceanami, pustyniami czy obszarami polarnymi.
Międzynarodowa Organizacja Lotnictwa Cywilnego (ICAO) oraz Federalna Administracja Lotnictwa (FAA) ustanowiły te standardy w latach 80. XX wieku. Wcześniej samoloty z dwoma silnikami musiały trzymać się tras przebiegających blisko lądowisk awaryjnych.
Podstawowe założenia systemu
ETOPS opiera się na trzech filarach:
- Niezawodność techniczna samolotu
- Odpowiednie szkolenie załogi
- Szczegółowe planowanie tras
Każdy element musi spełniać rygorystyczne wymagania certyfikacyjne.
© WikiMedia Commons by Vladsinger
Jak powstał system ETOPS?
System ETOPS powstał w odpowiedzi na rozwój technologii silników lotniczych. W latach 70. i 80. XX wieku dwusilnikowe samoloty pasażerskie stały się bardziej niezawodne, ale przepisy nie nadążały za postępem technicznym.
Wcześniej obowiązywała zasada 60 minut. Samoloty dwusilnikowe mogły lecieć tylko tam, gdzie do najbliższego lotniska było maksymalnie godzinę lotu na jednym silniku. To ograniczenie eliminowało loty transatlantyckie dla maszyn z dwoma silnikami.
W 1985 roku FAA wydała pierwszy certyfikat ETOPS dla Boeing 767. Pozwolił on na loty z limitem 120 minut od lotniska zapasowego. Był to przełom. Linie lotnicze mogły wreszcie używać dwusilnikowych samolotów na trasach oceanicznych.
Ewolucja nazwy
Pierwotnie ETOPS znaczyło „Extended-range Twin-engine Operations„. W 2007 roku ICAO zmieniła rozwinięcie na „Extended Operations„, bo standardy objęły też samoloty z więcej niż dwoma silnikami. Branża nadal używa obu wersji zamiennie.
Jakie wymagania muszą spełniać linie lotnicze?
Uzyskanie certyfikacji ETOPS to złożony proces. Linie lotnicze muszą udowodnić swoje możliwości w wielu obszarach.
Niezawodność floty
Samoloty muszą wykazać się określonym poziomem niezawodności silników. FAA wymaga współczynnika IFSD (In-Flight Shutdown) na poziomie nie wyższym niż 0,05 na 1000 godzin lotu. Oznacza to maksymalnie jedno wyłączenie silnika na 20 000 godzin lotu.
Producent samolotu dostarcza szczegółowe dane:
- Historia awarii silników
- Statystyki systemów krytycznych
- Dokumentacja testów wydajnościowych
Szkolenie załóg
Piloci muszą przejść specjalistyczne szkolenie ETOPS. Program obejmuje:
- Procedury awaryjne przy locie na jednym silniku
- Zarządzanie paliwem na długich trasach
- Podejmowanie decyzji o lotniskach zapasowych
- Symulacje scenariuszy krytycznych
Szkolenia odbywają się w symulatorach z certyfikatem odpowiadającym danemu typowi samolotu.
Systemy nawigacji i komunikacji
Samolot musi mieć redundantne systemy nawigacyjne. Obowiązkowe wyposażenie to:
- Co najmniej dwa niezależne systemy GPS
- Tradycyjne systemy nawigacji inercyjnej
- Łączność satelitarna SATCOM
- Dodatkowe źródła zasilania elektrycznego
Plan utrzymania technicznego
Linie lotnicze przedstawiają szczegółowy program konserwacji. Musi on być bardziej rygorystyczny niż standardowe wymagania. Inspekcje ETOPS obejmują:
- Częstsze przeglądy silników
- Dodatkową kontrolę systemów hydraulicznych
- Weryfikację systemów przeciwoblodzeniowych
- Monitorowanie stanu APU (pomocniczej jednostki zasilającej)
Planowanie operacyjne
Każdy lot ETOPS wymaga szczegółowego planu. Operator musi określić:
- Lotniska zapasowe na trasie (ETOPS Entry Point i ETOPS Exit Point)
- Prognozy pogody dla wszystkich opcji awaryjnych
- Ilość paliwa zapasowego
- Alternatywne trasy w razie zmiany warunków
Jak ETOPS wpływa na trasy lotnicze?
Planowanie tras ETOPS to skomplikowany proces. Dyspozytorzy lotów analizują wiele zmiennych przed zatwierdzeniem każdego lotu.
Wyznaczanie punktów krytycznych
Każda trasa ETOPS ma określone punkty:
- ETOPS Entry Point (EEP) – miejsce, gdzie samolot wchodzi w strefę ETOPS. Od tego momentu odległość do lotniska zapasowego przekracza standardowe limity.
- ETOPS Exit Point (EXP) – punkt wyjścia ze strefy ETOPS. Po jego minięciu samolot wraca do obszaru z lotniskami w zasięgu standardowym.
- Equal Time Point (ETP) – punkt równego czasu. W tym miejscu trasa lotu do dwóch najbliższych lotnisk zapasowych zajmuje tyle samo czasu.
Wybór lotnisk zapasowych
Nie każde lotnisko może być punktem awaryjnym dla ETOPS. Musi spełniać kryteria:
- Pas startowy odpowiedniej długości
- Służby ratownicze i gaśnicze
- Możliwość przyjęcia danego typu samolotu
- Dostępność paliwa lotniczego
- Odpowiednie warunki pogodowe
Na trasach oceanicznych wybór jest ograniczony. Popularne lotniska ETOPS na Atlantyku to:
- Keflavik (Islandia)
- Shannon (Irlandia)
- Lajes (Azory)
- Gander (Kanada)
Wpływ pogody
Zimą na trasach polarnych pogoda często wymusza loty dłuższymi, południowymi koridorami. Latem otwierają się krótsze trasy nad Arktyką.
Rezerwy paliwa
Obliczenia paliwa dla lotów ETOPS są bardziej konserwatywne. Samolot musi mieć zapas na:
- Lot do najdalszego lotniska zapasowego
- 15 minut oczekiwania na podejście
- Podejście nieudane i drugie podejście
- 30 minut lotu zapasowego
W praktyce paliwo zapasowe ETOPS to często dodatkowe 2-3 tony.

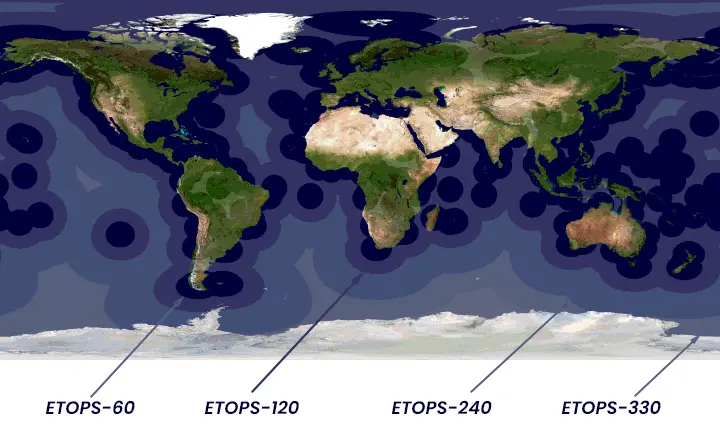

Mapa świata przedstawiająca różne obszary ETOPS
Które samoloty mają certyfikat ETOPS?
Większość współczesnych samolotów pasażerskich ma certyfikację ETOPS. Producenci projektują maszyny z myślą o tych standardach od początku.

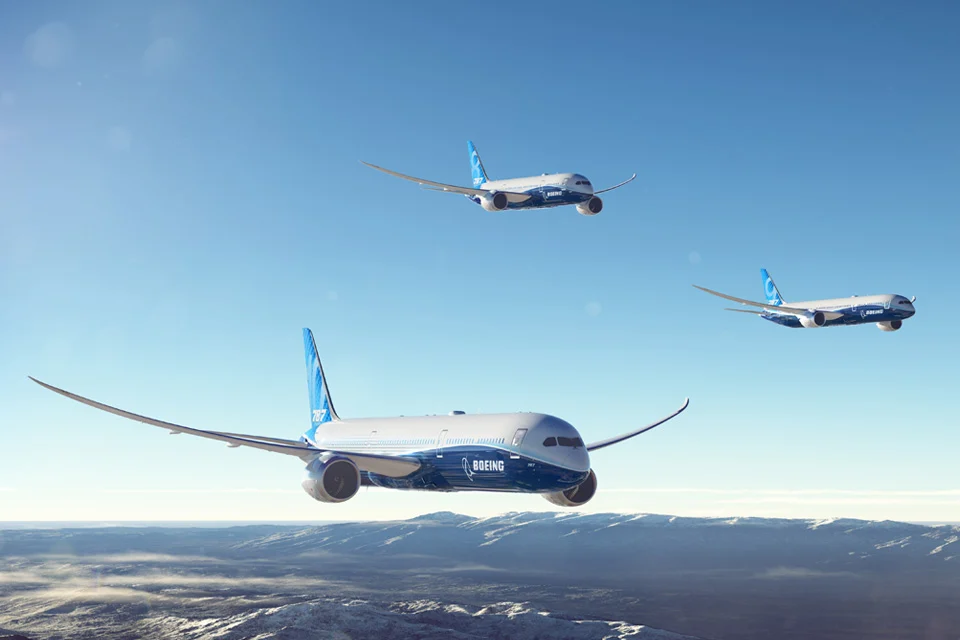

Boeing 787 Dreamliner
Posiada certyfikat ETOPS-330 od momentu wprowadzenia. Jeden z najbardziej zaawansowanych samolotów w historii lotnictwa. LOT Polish Airlines operuje flotą 787 na trasach dalekiego zasięgu.

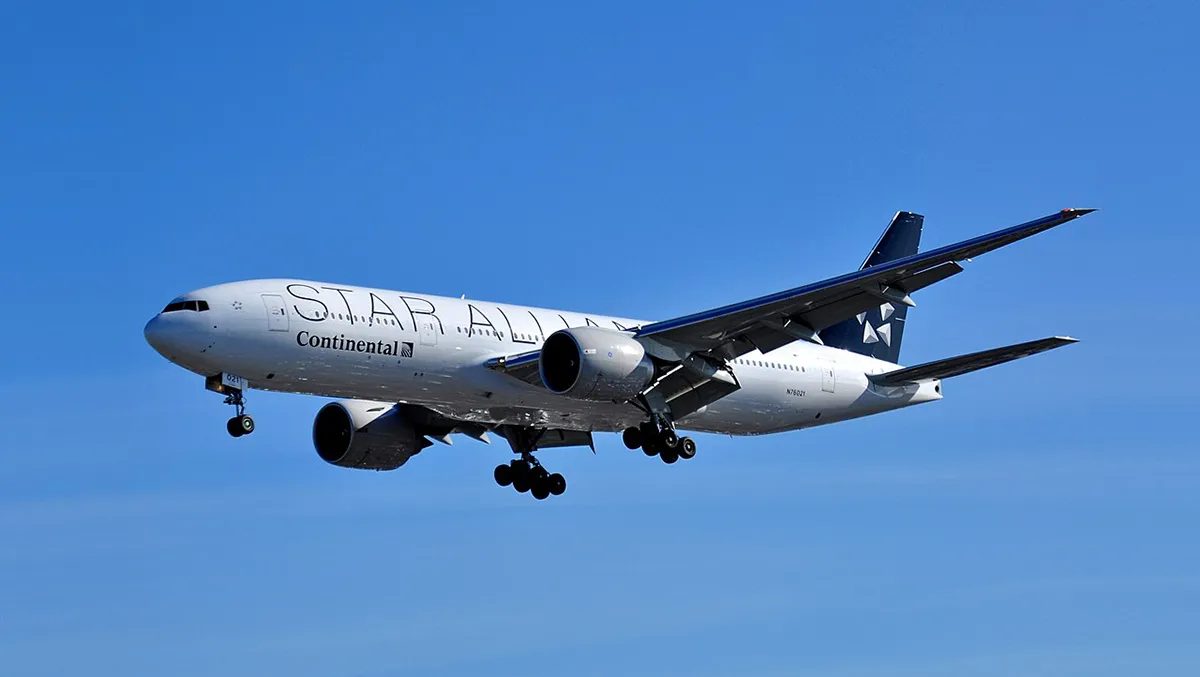

Boeing 777
Pionier kategorii ETOPS-207. Wersje 777-200LR i 777-300ER dominują na trasach transpacyficznych. Niezawodność silników GE90 i Trent 800 jest legendarna.

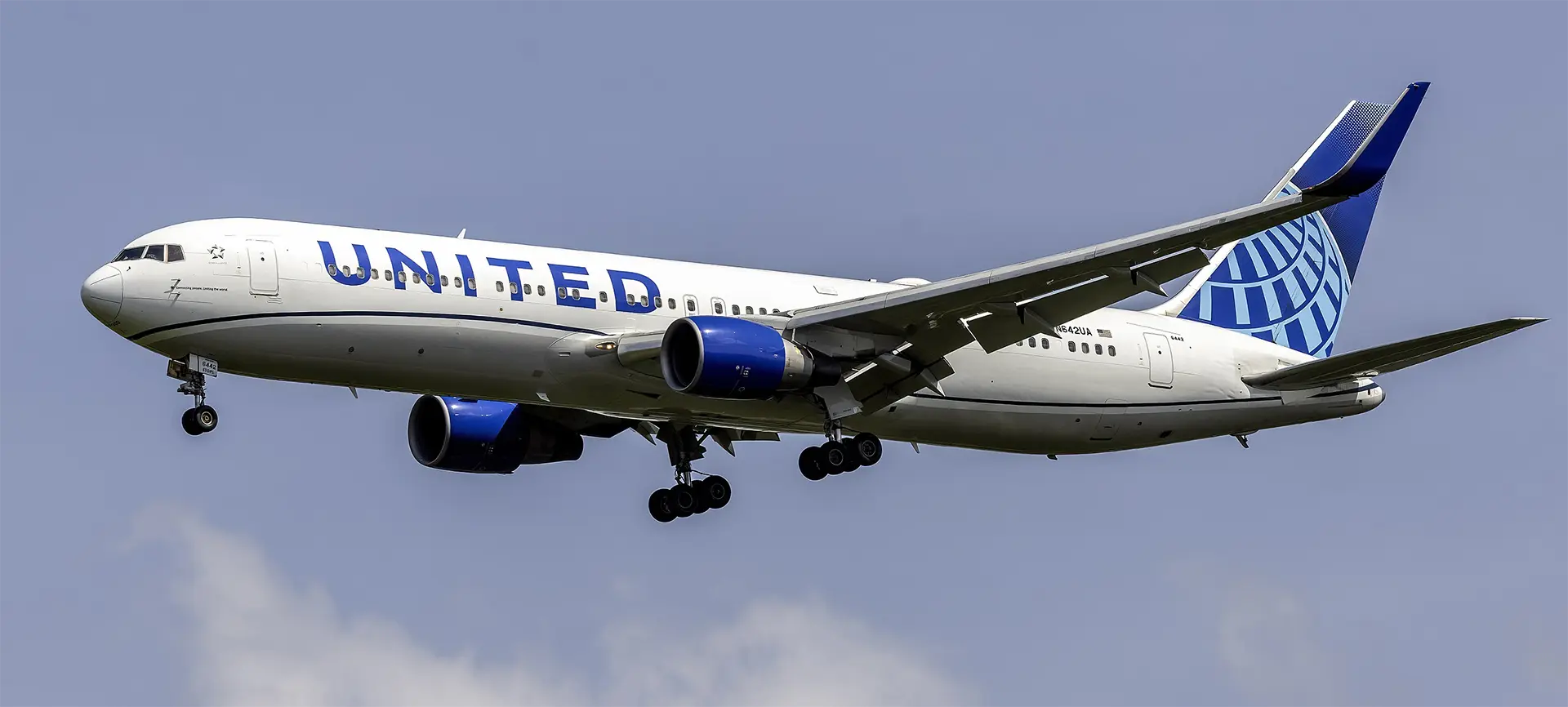

Boeing 767
Pierwszy samolot z certyfikatem ETOPS w 1985 roku. Mimo wieku nadal lata na trasach transatlantyckich.

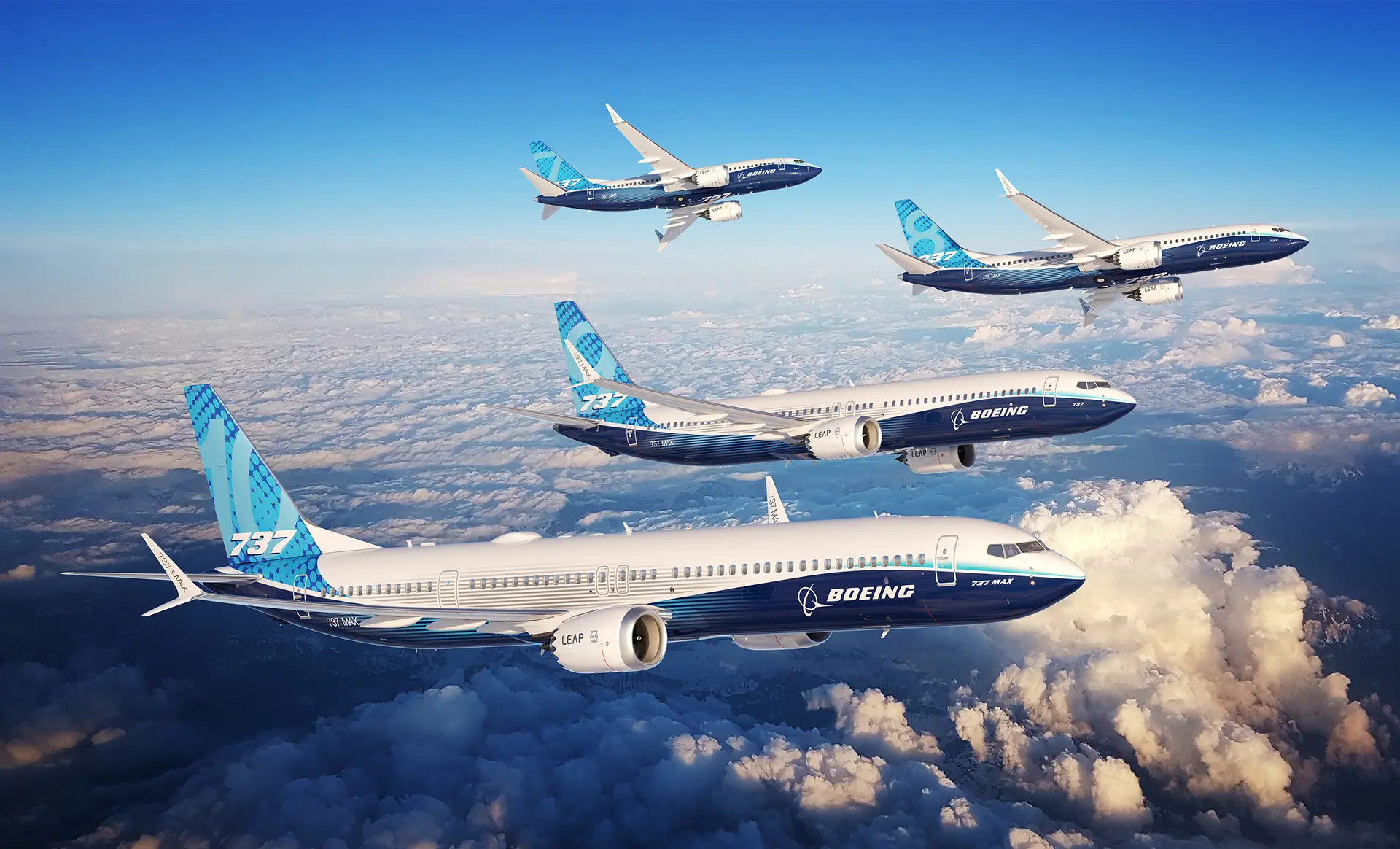

Boeing 737 MAX
certyfikat ETOPS-180 pozwala na długie loty nad wodą. Użytkowany głównie na trasach pacyficznych w Azji.
Airbus A350 XWB
Rekordzista z certyfikatem ETOPS-370. Najbardziej zaawansowana technologia silników Rolls-Royce Trent XWB. Wprowadzony w 2015 roku.
Airbus A330
Koń pociągowy linii lotniczych. ETOPS-180 jako standard. Niskie koszty eksploatacji i niezawodność.

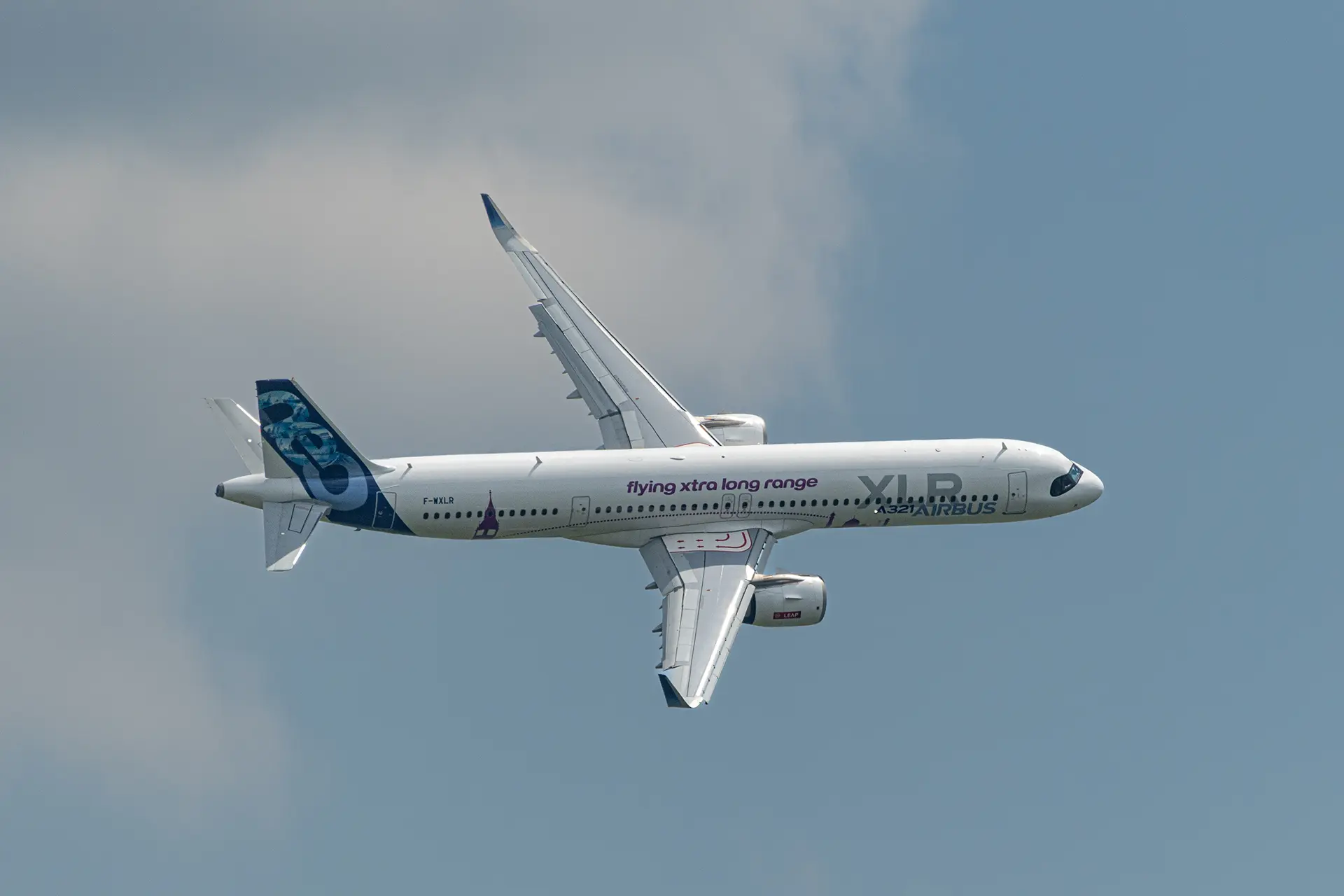

Airbus A321LR/XLR
Wąskokadłubowiec z ETOPS-180. Umożliwia bezpośrednie loty na trasach typu Europa-Wschodnie Wybrzeże USA. Rewolucja w segmencie średniego zasięgu.
Airbus A220
Były Bombardier CSeries. ETOPS-180 dla maszyny tej wielkości to osiągnięcie. Otwiera nowe możliwości dla połączeń regionalnych przez oceany.

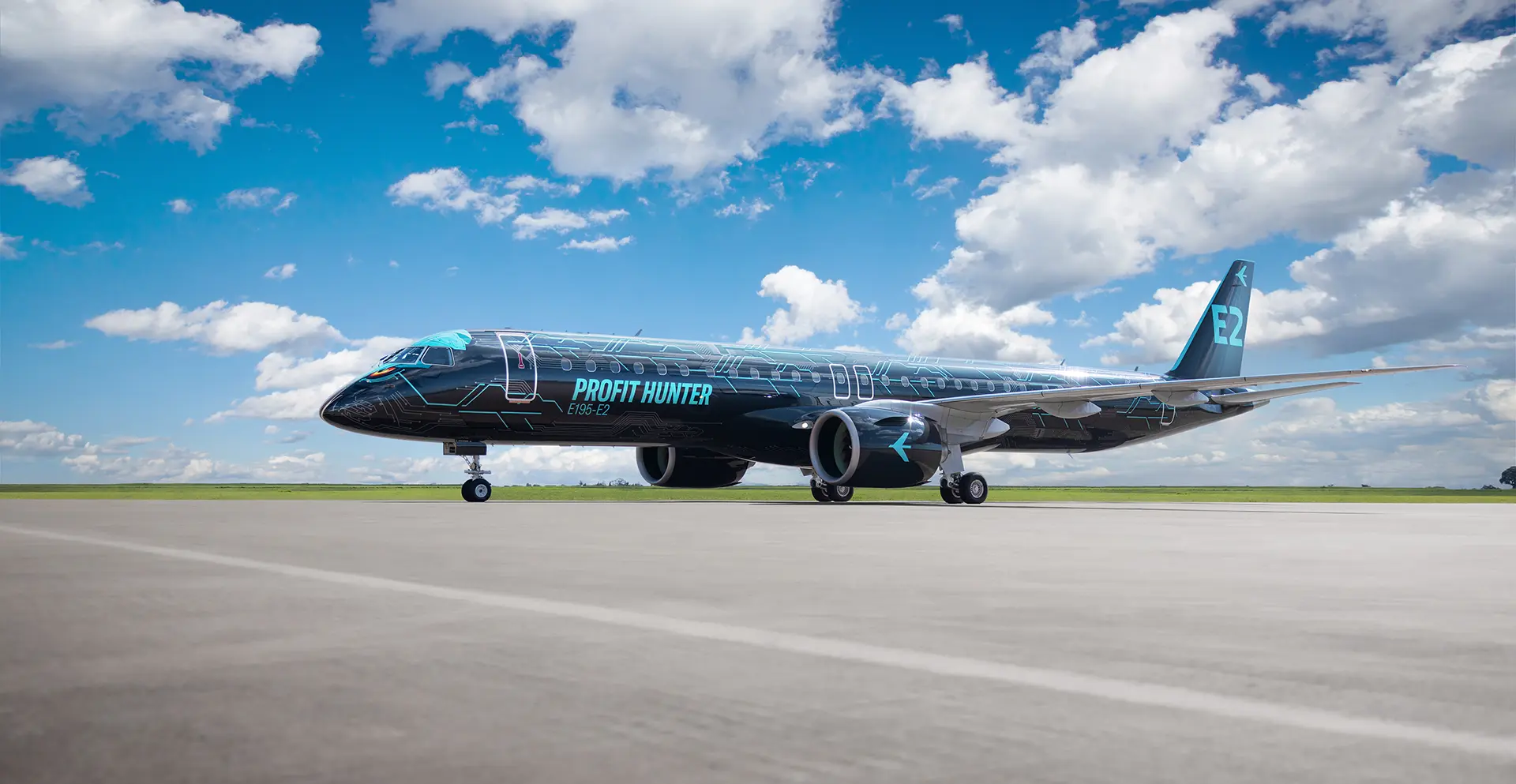

Embraer E-Jets E2
Brazylijski producent oferuje ETOPS-120 dla swojej najnowszej rodziny. Używany głównie na krótszych trasach oceanicznych.
