Przepustnica, mieszanka i skok śmigła – jak prawidłowo sterować napędem małego samolotu

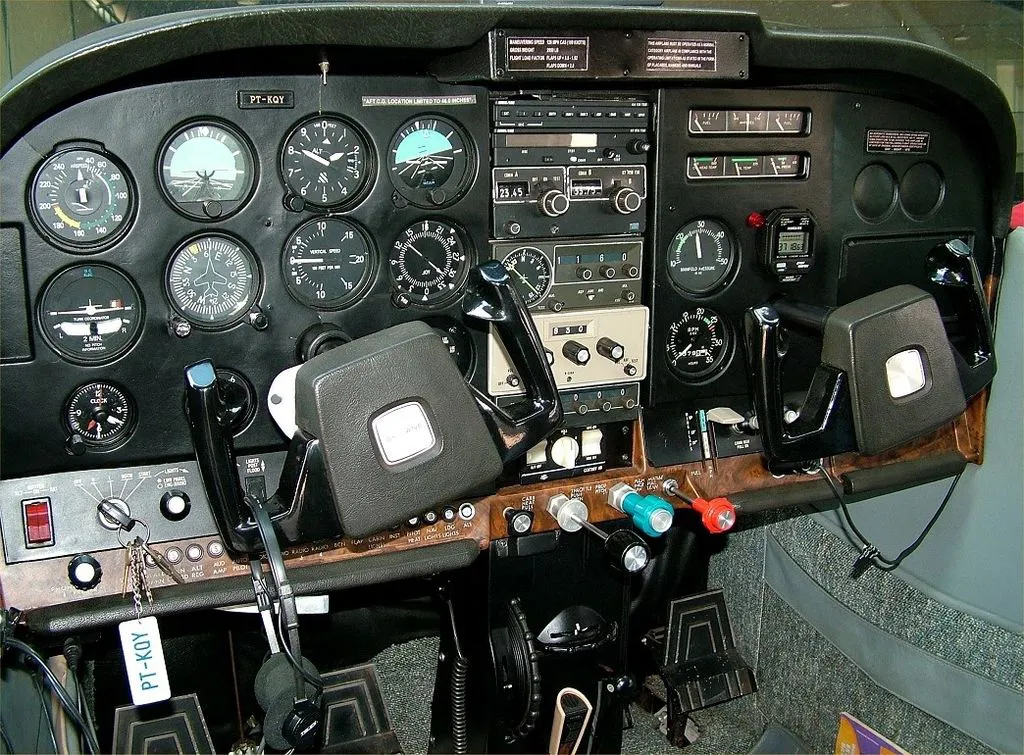

W kokpicie małego samolotu uwagę przykuwają trzy charakterystyczne dźwignie znajdujące się zazwyczaj na środkowej konsoli. Każda z nich pełni określoną funkcję, wpływając na moc silnika, zużycie paliwa i efektywność układu napędowego.

Przepustnica

Przepustnica reguluje ilość powietrza i paliwa dostarczanego do silnika, co bezpośrednio przekłada się na moc i prędkość samolotu. Funkcja przepustnicy jest analogiczna do pedału przyspieszenia w pojeździe silnikowym.

Podczas startu piloci używają pełnej przepustnicy dla maksymalnej mocy. W locie ustabilizowanym przepustnica jest ustawiana na wartość zapewniającą utrzymanie prędkości przelotowe. Przy lądowaniu stopniowe zmniejszanie mocy jest wymagane dla płynnego podejścia.

W niektórych nowoczesnych samolotach współpracuje z automatycznym systemem zarządzania mieszanką, co pozwala na optymalizację spalania paliwa bez konieczności ręcznej regulacji przez pilota.

Dźwignia mieszanki

Reguluje proporcje paliwa i powietrza dostarczanych do silnika. W odpowiednich proporcjach silnik pracuje najefektywniej, oszczędzając paliwo i redukując emisję CO i węglowodorów.

Dlaczego potrzebujemy regulacji mieszanki? Wraz ze wzrostem wysokości, gęstość powietrza maleje. Bez regulacji, stosunek paliwa do powietrza stałby się zbyt bogaty, co prowadziłoby do niepełnego spalania, wzrostu zużycia paliwa oraz możliwości zalania świec zapłonowych.

Kiedy zmieniać mieszankę? Zazwyczaj piloci zaczynają regulować mieszankę powyżej około 3000 stóp (ok. 914 m) nad poziomem morza (MSL), zgodnie z AFM/POH konkretnego statku powietrznego (wartość ta jest uproszczeniem i może się różnić w zależności od typu samolotu).

Dźwignia skoku śmigła

W przeciwieństwie do poprzednich, nie reguluje bezpośrednio dopływu paliwa ani powietrza, lecz steruje regulatorem śmigła (propeller governor).

Skok śmigła zmienia kąt nachylenia łopat śmigła, co wpływa na wydajność ciągu i prędkość samolotu. Większy skok oznacza mniejszą prędkość obrotową śmigła, co przy lotach przelotowych przekłada się na wyższą efektywność aerodynamiczną i niższe zużycie paliwa.

Kiedy i po co zmienia się skok śmigła?

1. Start: Podczas startu ustawiamy mały skok (duże obroty). To pozwala silnikowi osiągnąć pełną moc i zapewnia maksymalny ciąg.
2. Wznoszenie: Po starcie, gdy samolot nabierze prędkości, zwiększamy skok. To zmniejsza opór i pozwala na efektywne wznoszenie.
3. Przelot: Na wysokości przelotowej ustawiamy duży skok. To zmniejsza obroty silnika, redukując zużycie paliwa i hałas.
4. Zniżanie i lądowanie: Przed lądowaniem zmniejszamy skok, co pozwala na szybszą reakcję silnika na zmiany przepustnicy.

Opisywana dźwignia występuje głównie w bardziej zaawansowanych samolotach tłokowych, często tych przeznaczonych do dłuższych lotów lub lotów na większych wysokościach.

Samoloty wyposażone w śmigło o zmiennym skoku ze stałą prędkością obrotową (constant speed propeller) automatycznie dostosowują kąt natarcia łopat, co ułatwia pilotowi zarządzanie pracą układu napędowego i poprawia efektywność paliwową.

W jakich samolotach spotkamy te dźwignie?

Konfiguracja dźwigni sterowania silnikiem może się różnić w zależności od typu i przeznaczenia samolotu:

1. Samoloty szkoleniowe (np. Cessna 152, podstawowe warianty Piper PA-28 Cherokee/Archer z śmigłem o stałym skoku): Często mają tylko dźwignie przepustnicy i mieszanki (warianty z constant-speed propeller, np. PA-28R Arrow, mają dodatkowo dźwignię śmigła). Są proste w obsłudze, idealne do nauki latania.
2. Zaawansowane samoloty jednosilnikowe (np. Cirrus SR22, Beechcraft Bonanza): Zazwyczaj wyposażone we wszystkie trzy dźwignie, oferują większe możliwości kontroli nad silnikiem.
3. Lekkie samoloty wielosilnikowe (np. Piper Seneca, Beechcraft Baron): Mają komplet dźwigni dla każdego silnika, co wymaga od pilota większej uwagi i umiejętności.
4. Samoloty turbośmigłowe (np. Pilatus PC-12, Cessna Caravan): Mimo że używają silników turbinowych, ich układy sterowania są zasadniczo inne niż w samolotach tłokowych. Sterowanie mocą odbywa się przede wszystkim za pomocą dźwigni mocy (Power Lever), dźwigni warunków pracy (Condition Lever) oraz (w zależności od modelu) dźwigni śmigła.

Fizyka za dźwigniami – prosto wyjaśniona

Aby lepiej zrozumieć działanie tych dźwigni, warto poznać kilka podstawowych zasad fizyki:

1. Przepustnica a ciśnienie: Otwieranie przepustnicy zwiększa ciśnienie w układzie dolotowym silnika. To z kolei pozwala na dostarczenie większej ilości mieszanki paliwowo-powietrznej do cylindrów, co przekłada się na większą moc.
2. Mieszanka a spalanie: Optymalna proporcja paliwa do powietrza to około 1:15 w warunkach stechiometrycznych; w praktyce wartość ta jest korygowana w zależności od wysokości i trybu pracy silnika. Zbyt bogata mieszanka (za dużo paliwa) prowadzi do niepełnego spalania i marnowania paliwa. Zbyt uboga może prowadzić do przegrzewania silnika i potencjalnych uszkodzeń.
3. Skok śmigła a efektywność: Zmiana skoku śmigła pozwala na optymalizację posuwu śmigła (stosunku prędkości postępowej samolotu do prędkości obwodowej łopat). Dzięki temu śmigło pracuje z optymalnym kątem natarcia w różnych prędkościach lotu — od startu (mały skok) po lot poziomy z dużą prędkością (duży skok), co zwiększa jego ogólną sprawność.

Bezpieczeństwo i najlepsze praktyki

Prawidłowe użytkowanie dźwigni sterowania silnikiem jest kluczowe dla bezpieczeństwa lotu. Oto kilka ważnych zasad:

1. Zawsze sprawdzaj ustawienia dźwigni przed startem.
2. Unikaj gwałtownych zmian w ustawieniach dźwigni, szczególnie na dużych wysokościach – gwałtowne zmiany ustawień mogą prowadzić do wygaszenia silnika lub jego uszkodzenia.
3. Regularnie monitoruj wskazania przyrządów silnikowych, aby upewnić się, że ustawienia są optymalne
4. W sytuacjach awaryjnych pilot postępuje zgodnie z procedurami awaryjnymi (emergency checklist) właściwymi dla danego statku powietrznego, w ramach których weryfikacja ustawień dźwigni jest jednym z elementów.
