Jak działa śmigło w samolocie? Zasady, rodzaje i znaczenie w lotnictwie

Historia śmigła samolotowego to opowieść o nieustannym rozwoju technologii i kreatywności inżynierów. Pierwsze drewniane śmigła, użyte przez braci Wright w ich pionierskim locie w 1903 roku, były dziełem rzemieślniczej precyzji i intuicji aerodynamicznej. W miarę jak lotnictwo ewoluowało, drewniane łopaty zastępowano metalowymi konstrukcjami, a te z kolei ustąpiły miejsca nowoczesnym materiałom kompozytowym. Współczesne śmigła są technologicznie zaawansowane, wyposażone w mechanizmy zmieniające kąt natarcia łopat i zaprojektowane z myślą o maksymalnej wydajności oraz redukcji hałasu.

Śmigło nie tylko przekłada moc silnika na siłę ciągu, ale także wpływa na aerodynamikę całego samolotu, jego osiągi oraz stabilność w locie. Dzięki swojej uniwersalności znajduje zastosowanie w różnorodnych maszynach, od samolotów szkoleniowych po turbopropy wykorzystywane w lotach regionalnych. Co więcej, ciągłe badania i udoskonalenia sprawiają, że niezmiennie przyciąga uwagę inżynierów i pasjonatów lotnictwa.

Śmigło samolotu to konstrukcja składająca się z piasty, która stanowi centralny element, oraz zamocowanych do niej dwóch lub większej liczby łopat. Każda łopata działa jak obracające się skrzydło, co sprawia, że przybiera ona właściwości aerodynamiczne. Podstawą działania jest wykorzystanie praw Newtona oraz zasady Bernoulliego. Kiedy śmigło obraca się, łopaty oddziałują na przepływ powietrza, wytwarzając różnicę ciśnień po swoich obu stronach. Dzięki temu generowany jest ciąg, który umożliwia przemieszczanie się samolotu w przód. Rolą silnika jest dostarczanie energii, która napędza śmigło, a to z kolei przekształca tę moc w ciąg.

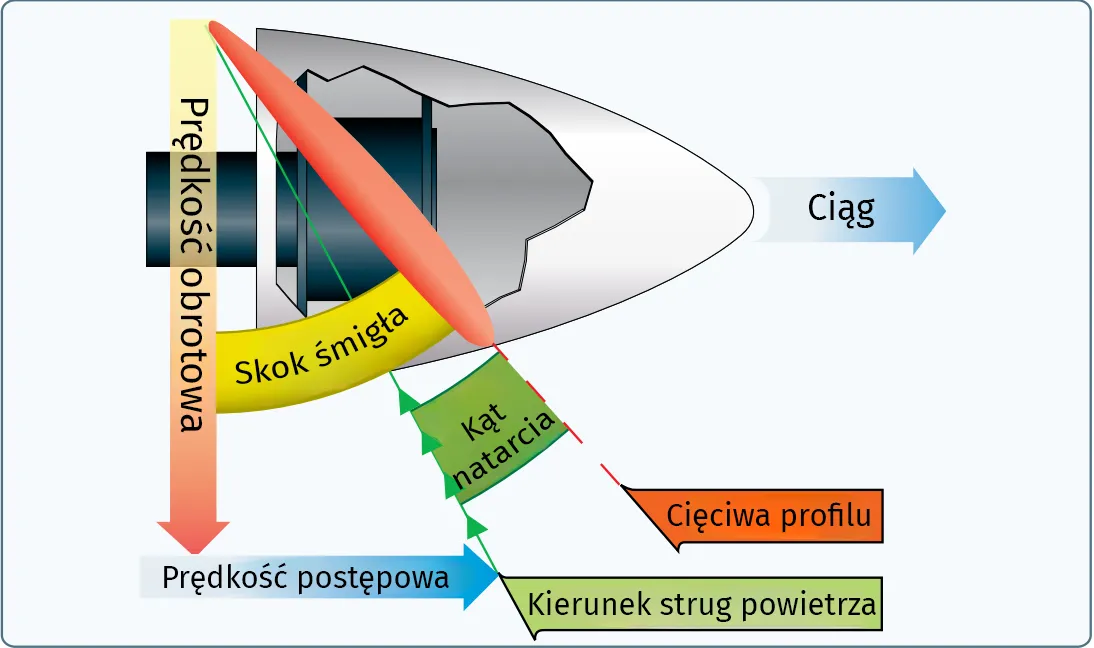

Profil przekroju łopaty przypomina profil skrzydła. Jedna jej strona jest bardziej wypukła, podobnie jak górna powierzchnia skrzydła, natomiast druga bardziej płaska. Cięciwa łopaty to linia łącząca krawędź natarcia z krawędzią spływu. Krawędź natarcia, grubsza i bardziej zaokrąglona, jako pierwsza styka się z powietrzem w czasie obrotu śmigła. Kąt zaklinowania łopat, określany w stopniach, to kąt między cięciwą a płaszczyzną obrotu łopaty, mierzony w konkretnym punkcie. W przypadku większości śmigieł cięciwa jest często wyznaczana wzdłuż przedniej płaszczyzny łopaty. Skok śmigła, chociaż nie jest tożsamy z kątem zaklinowania, jest z nim ściśle związany; zmiany jednego wpływają na drugi. Skok mierzy się w calach – na przykład śmigło oznaczone jako „54-38” ma długość 54 cali i skok 38 cali. Skok to teoretyczna odległość, jaką śmigło pokonałoby w powietrzu podczas jednego obrotu bez poślizgu.

Poślizg to różnica między skokiem geometrycznym (teoretycznym, bez poślizgu) a skokiem rzeczywistym (uwzględniającym rzeczywiste warunki lotu).

Śmigła o stałym skoku projektuje się tak, by były najbardziej wydajne przy określonej prędkości przelotowej i liczbie obrotów silnika. Ich konstrukcja jednak wymusza kompromisy — osiągają maksymalną efektywność tylko w określonych warunkach. Gdy samolot stoi na ziemi lub dopiero rozpoczyna rozbieg, wydajność śmigła maleje ze względu na brak wystarczającej prędkości, co ogranicza generowany ciąg.

Działanie opiera się na analizie ruchu obrotowego i liniowego. Kąt natarcia, będący kątem między cięciwą profilu łopaty a kierunkiem napływu powietrza, ma kluczowe znaczenie dla generowania ciągu. W czasie pracy zespołu napędowego powietrze za śmigłem zostaje przyspieszone, co tworzy nadciśnienie i umożliwia wytworzenie siły ciągu. Różnice ciśnień po obu stronach łopaty, podobnie jak w przypadku skrzydła, są efektem jej aerodynamicznego kształtu.

Efektywność to stosunek generowanego ciągu do mocy dostarczanej przez silnik, a jej wartość zwykle wynosi od 50% do 87%. Na efektywność wpływa m.in. poślizg, który stanowi różnicę między skokiem geometrycznym a rzeczywistym. Łopaty są specjalnie „wykręcone”, by zrekompensować różnice w prędkościach obrotowych na różnych ich odcinkach. Bez tego zabiegu końcówki mogłyby się przeciągać, a centralne części działałyby z niewystarczającym kątem natarcia.

Odpowiednio wyprofilowane łopaty utrzymują zbliżony kąt natarcia w różnych warunkach, co pozwala na równomierne generowanie ciągu na całej powierzchni. Przy prędkościach przelotowych najczęściej stosuje się kąty natarcia od 0 do 4 stopni, ale w locie zakres ten może wynosić nawet od 0 do 15 stopni, w zależności od prędkości samolotu i parametrów powietrza opływającego śmigło.

Jednym z istotnych problemów jest kompresyjność (ściśliwość) powietrza. Przy wysokich prędkościach obwodowych łopat lokalny przepływ może osiągnąć liczby Macha bliskie 1, co powoduje powstawanie fal uderzeniowych, gwałtowny wzrost oporu, spadek sprawności śmigła oraz zwiększenie hałasu i wibracji. Nowoczesne śmigła samolotowe minimalizują niekorzystne skutki tych zjawisk falowych dzięki starannie optymalizowanemu profilowi łopat (często supercritical), skręceniu łopat oraz stosowaniu wytrzymałych i lekkich materiałów kompozytowych.

Jest umieszczone przed statkiem powietrznym oraz silnikiem, co pozwala mu ciągnąć maszynę w powietrzu. Tego typu mechanizmy są powszechnie stosowane w samolotach, gdzie ich konstrukcja umożliwia efektywne generowanie ciągu i poprawę aerodynamiki. Dzięki umiejscowieniu z przodu, śmigło ciągnące minimalizuje opór powietrza.

W przeciwieństwie do śmigła ciągnącego, śmigło pchające znajduje się za statkiem powietrznym i silnikiem. Działa na zasadzie pchania maszyny do przodu i jest często używane w samolotach transportowych oraz niektórych modelach myśliwców, gdzie jego umiejscowienie pozwala na lepsze wykorzystanie przestrzeni i zmniejszenie hałasu wewnątrz kabiny.

Jest zaprojektowane do pracy w zakresie prędkości lotu poniżej prędkości dźwięku. Jego łopaty mają odpowiednią geometrię, co pozwala na efektywne generowanie ciągu przy niższych prędkościach. Są powszechnie stosowane w samolotach pasażerskich oraz lekkich maszynach.

Charakteryzuje się łopatami przystosowanymi do pracy w zakresie prędkości bliskich prędkości dźwięku. Ich konstrukcja obejmuje lekkie wygięcie łopat oraz ścięte końcówki, co zmniejsza opór i poprawia wydajność przy wysokich prędkościach. Stosowane są głównie w samolotach wojskowych i niektórych nowoczesnych konstrukcjach cywilnych.

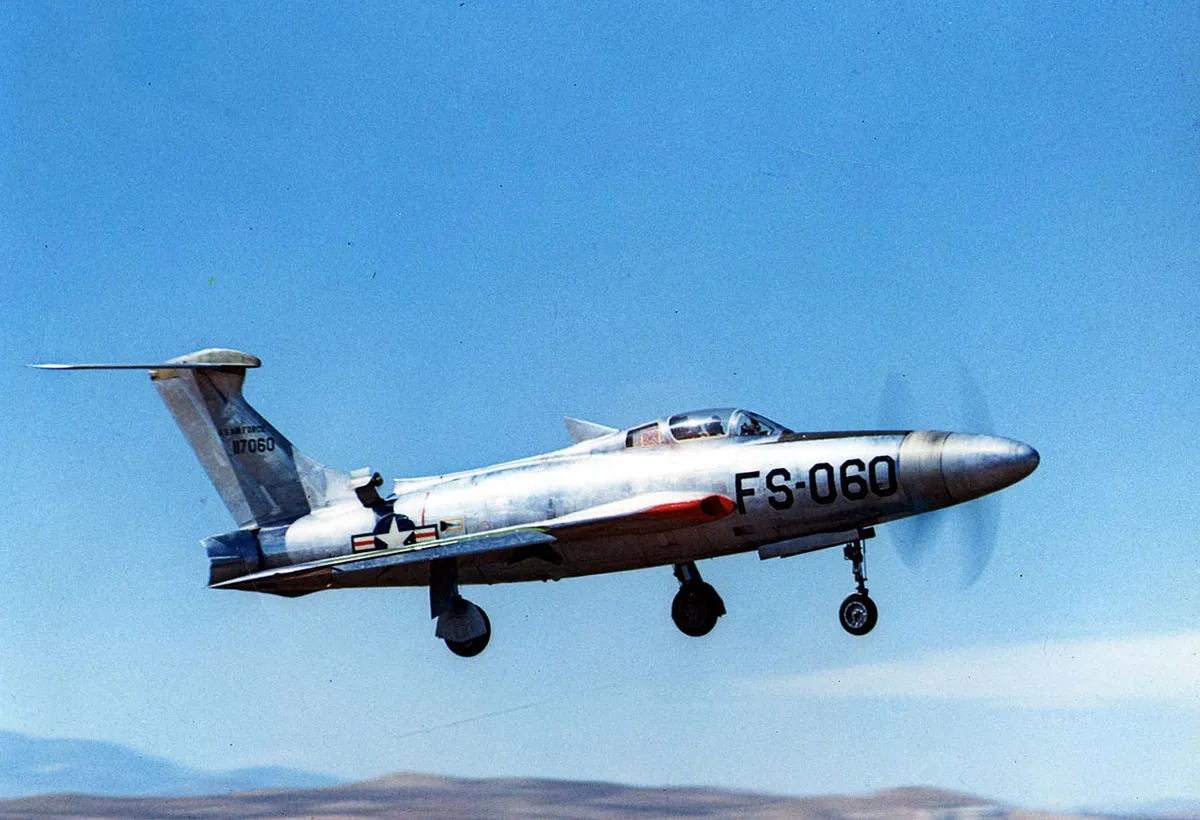

Tego typu konstrukcje mają łopaty poruszające się z prędkością przekraczającą prędkość dźwięku. Charakteryzują się specyficzną geometrią, a ich końcówki mogą mieć specjalne zakończenia ograniczające wiry brzegowe, co poprawia aerodynamikę i stabilność. Są wykorzystywane w zaawansowanych technologicznie samolotach wojskowych oraz niektórych eksperymentalnych projektach.

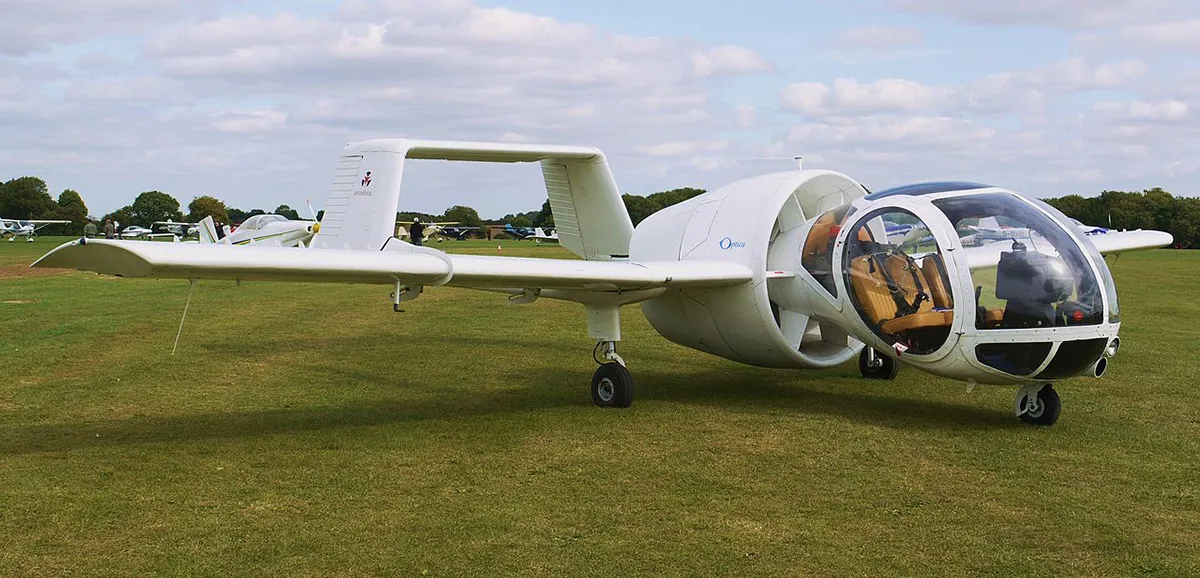

Jest to śmigło kanałowe osłonięte pierścieniem wokół łopat. W bardziej rozbudowanej formie przybiera postać wentylatora, jak ma to miejsce w silnikach turbowentylatorowych. Tego typu konstrukcje zwiększają efektywność działania silnika oraz poprawiają jego osiągi.

W tego typu konstrukcji kąt ustawienia łopat można regulować jedynie przed startem przy wyłączonym silniku. Takie rozwiązanie pozwala na dostosowanie parametrów pracy do specyficznych warunków lotu, jednak brak możliwości regulacji podczas lotu ogranicza elastyczność operacyjną.

Ma zdolność przestawienia łopat na ujemny kąt nastawienia, co umożliwia uzyskanie ujemnego ciągu skierowanego przeciwnie do kierunku lotu. To rozwiązanie jest wykorzystywane głównie w samolotach turbośmigłowych i transportowych jako efektywny sposób hamowania.

W tej konstrukcji kąt ustawienia łopat może być zmieniany podczas lotu. Znane również jako śmigła o zmiennym skoku, pozwalają na optymalizację wydajności w różnych fazach lotu, co przekłada się na lepsze osiągi maszyny.

To typ śmigła przestawialnego, którego łopaty automatycznie dostosowują kąt ustawienia, co pozwala na utrzymanie stałej prędkości obrotowej niezależnie od warunków lotu. Zapewniają stabilność i efektywność działania podczas różnych manewrów.

Jest to system składający się z dwóch śmigieł umieszczonych na wspólnej osi, gdzie jedno obraca się w przeciwnym kierunku do drugiego. Taki układ eliminuje moment reakcyjny obu wirników i pozwala na efektywniejsze wykorzystanie mocy silnika turbinowego do generowania ciągu, jednakże  znacznie komplikuje konstrukcję układu napędowego.

W tym przypadku pilot kontroluje kąt natarcia za pomocą specjalnej dźwigni w kokpicie. Mechanizm ten opiera się zazwyczaj na układzie mechanicznym lub hydraulicznym, w którym ruch dźwigni powoduje zmianę kąta ustawienia łopat. Współczesne samoloty lekkie wyposażone w ręczne sterowanie śmigłem stosują ten system głównie w celach treningowych.

W bardziej zaawansowanych konstrukcjach stosowane są systemy dostosowujące kąt natarcia łopat w zależności od prędkości obrotowej silnika, warunków lotu i mocy wyjściowej, np. FADEC (Full Authority Digital Engine Control). Automatyczne sterowanie jest znacznie bardziej precyzyjne i odciąża pilota, pozwalając mu skupić się na innych aspektach sterowania samolotem.

Systemy hydrauliczne są powszechnie stosowane w dużych samolotach transportowych i turbośmigłowych. Zasada ich działania polega na wykorzystaniu pompy hydraulicznej, która przenosi ciśnienie cieczy hydraulicznej do siłownika zmieniającego kąt ustawienia łopat. Układ hydrauliczny cechuje się dużą mocą i precyzją, co czyni go idealnym do zastosowań w wymagających warunkach operacyjnych.

W nowoczesnych samolotach lekkich coraz częściej stosuje się systemy elektryczne. Silniki elektryczne napędzają przekładnie zmieniające kąt ustawienia łopat. System ten jest prostszy w instalacji, lżejszy i mniej podatny na wycieki niż układy hydrauliczne. W połączeniu z zaawansowaną elektroniką umożliwia szybkie i precyzyjne dostosowanie pracy śmigła do aktualnych wymagań.

Niektóre konstrukcje korzystają z systemów hybrydowych, łączących hydraulikę i elektrykę. Tego typu układy znajdują zastosowanie w samolotach wojskowych i nowoczesnych samolotach transportowych, gdzie kluczowe są niezawodność i redundancja.

Prędkość samolotu zależy od kilku parametrów związanych z konstrukcją śmigła, takich jak liczba łopat, ich długość, kształt oraz kąty natarcia. Śmigła o dużej średnicy i większym skoku mogą generować większy ciąg przy niskich prędkościach, co jest korzystne w lotach krótkodystansowych. Natomiast te o mniejszym skoku są bardziej efektywne przy wyższych prędkościach, co czyni je odpowiednimi dla samolotów pasażerskich i transportowych​.

Odpowiednio zaprojektowane śmigło minimalizuje straty energii i zapewnia optymalny stosunek ciągu do zużycia paliwa. Na przykład śmigła o zmiennym skoku pozwalają na dostosowanie kąta łopat w zależności od warunków lotu, co poprawia efektywność przy różnych prędkościach i obciążeniach.

Okazuje się, że śmigła umieszczone bliżej środka ciężkości samolotu zmniejszają ryzyko destabilizacji, podczas gdy duże „propellery” o nietypowych konfiguracjach, np. z usterzeniem w układzie T, mogą powodować efekty takie jak „głębokie przeciągnięcie” w niekorzystnych warunkach.

Pierwsze śmigła lotnicze były w całości drewniane i ręcznie rzeźbione. Materiałem najczęściej używanym było drewno jesionowe i mahoń, które łączyły w sobie lekkość i wytrzymałość.

Samoloty mogą mieć śmigła z dwoma, trzema, a nawet więcej łopatami. Ich liczba zależy od zapotrzebowania na ciąg, poziomu hałasu oraz efektywności paliwowej.

Największe śmigło (o największej średnicy) kiedykolwiek zamontowane na samolocie pochodziło z niemieckiego giganta Linke-Hofmann R.II z 1919 r. Samolot ten był również oznaczany jako R.55/17. Był to dwupłatowy samolot bombowy/pasażerski napędzany czterema silnikami Mercedes D.IVa sprzęgniętymi w jeden układ, który obracał pojedyncze, dwułopatowe śmigło Garuda o średnicy 6,9 m.

Z drugiej strony, najmniejsze śmigła można znaleźć w mikrodronach lub modelach samolotów zdalnie sterowanych. Te miniaturowe konstrukcje często mają średnicę kilku centymetrów i są zaprojektowane tak, aby były lekkie i efektywne przy niskich prędkościach.

Wodnosamoloty często mają specjalnie zaprojektowane śmigła, odporne na korozję i działanie wody. Ich profil jest również dostosowany do lotu w bliskości powierzchni wody.

Paski malowane na łopatach śmigieł pomagają określić ich prędkość obrotową i poprawiają widoczność dla obsługi naziemnej, co zwiększa bezpieczeństwo.

Śmigła nie mogą obracać się zbyt szybko, aby nie przekroczyć prędkości dźwięku na końcach łopat. Efekt ten powoduje wzrost oporu i hałasu, a także spadek efektywności.
