Deklinacja magnetyczna — czym jest i jak ją obliczać?
Najprościej ujmując, jest to różnica pomiędzy kierunkiem wskazywanym przez igłę kompasu (kierunek północy magnetycznej) a rzeczywistym kierunkiem północy geograficznej (północy rzeczywistej).
Z czego wynika to odchylenie?
Ta różnica zmienia się w zależności od położenia na Ziemi i może wynosić od 0° (gdy północ magnetyczna i geograficzna są identyczne) do kilkudziesięciu stopni, a w obszarach polarnych może osiągać wartości ekstremalne.
W Polsce wynosi obecnie około 4–6° na wschód (wartość zmienia się rocznie). Co więcej, może być wschodnia (dodatnia) lub zachodnia (ujemna), zależnie od tego, w którą stronę odchyla się północ magnetyczna od północnej geograficznej.
Jak ją obliczamy?
Aby poprawnie obliczyć kurs samolotu, konieczne jest skorygowanie kursu magnetycznego o wartość odchylenia. Oto dwa kluczowe pojęcia:
- Kurs magnetyczny (KM) – to kurs wskazywany przez kompas, mierzony względem północy magnetycznej.
- Kurs rzeczywisty (KR) – to kurs względem północy geograficznej, (używany na mapach).
Odchylenie magnetyczne dodajemy lub odejmujemy w zależności od kierunku deklinacji:
- Przy deklinacji wschodniej dodajemy jej wartość do kursu magnetycznego: KR = KM + D (wschodnia)
- Przy deklinacji zachodniej odejmujemy jej wartość od kursu magnetycznego: KR = KM – D (zachodnia)
„Wschód dodaj, Zachód odejmij” przy przeliczaniu z KM na KR.
Przykład obliczenia
Załóżmy, że kurs magnetyczny wynosi 100° i znajdujemy się w miejscu, gdzie deklinacja magnetyczna (zwana też wariacją magnetyczną) wynosi 5° na wschód.
- Kurs rzeczywisty = 100° – 5° = 95°
W innym przypadku, jeśli kurs magnetyczny wynosi 150°, a deklinacja wynosi 3° na zachód, obliczenia będą wyglądały następująco:
- Kurs rzeczywisty = 150° + 3° = 153°
Ng – północ geograficzna, Nm – północ magnetyczna, δ – deklinacja magnetyczna
odder, CC BY-SA 3.0
Zmienność deklinacji magnetycznej w czasie
Wartość deklinacji magnetycznej zmienia się w czasie. Wynika to z faktu, że pole magnetyczne Ziemi nie jest stabilne i jego bieguny magnetyczne przesuwają się nawet o kilkadziesiąt kilometrów rocznie (północny biegun magnetyczny porusza się obecnie z prędkością ok. 35–40 km/rok). Dlatego na mapach nawigacyjnych podaje się informacje o aktualnej wartości odchylenia oraz rocznej zmianie w danym obszarze (np. +2’ na rok). Nawigatorzy muszą uwzględniać tę zmianę podczas planowania tras.

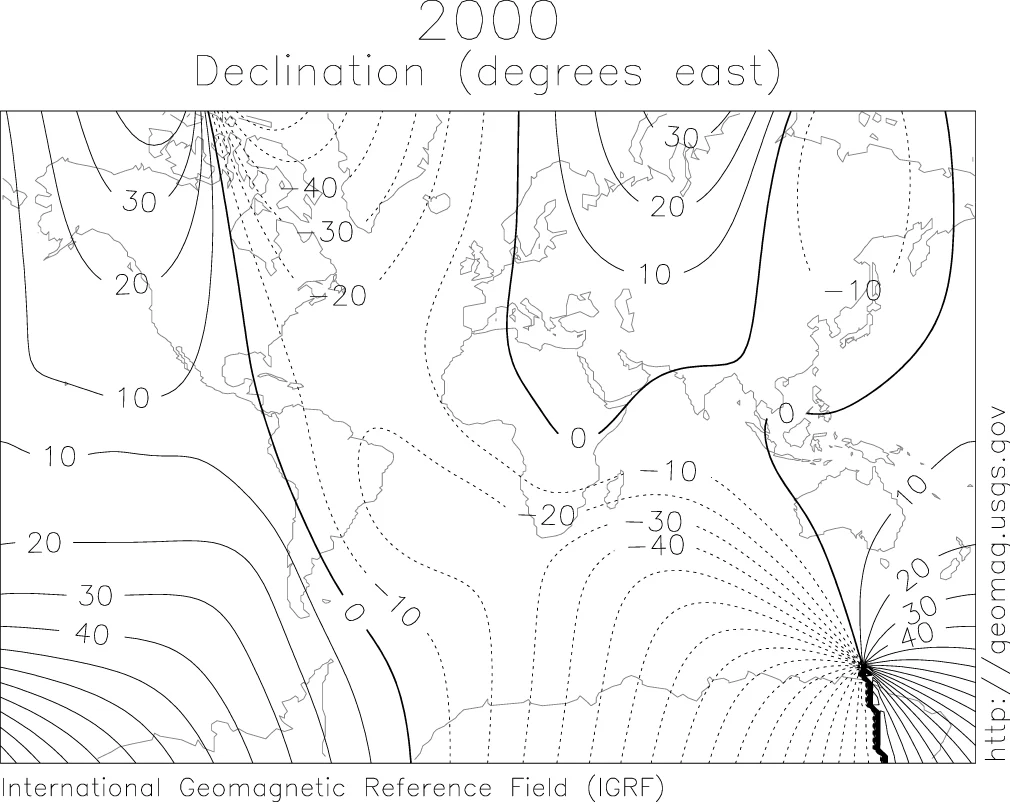

Rozkład deklicnacji magentycznej z roku 2000
The original uploader was SEWilco at English Wikipedia.Later versions were uploaded by Nova77 at en.wikipedia., Public domain, via Wikimedia Commons
Dlaczego jest ważna w lotnictwie?
W lotnictwie, gdzie dokładność kursu jest kluczowa, ignorowanie deklinacji magnetycznej może prowadzić do poważnych błędów nawigacyjnych. Z tego powodu piloci muszą znać lokalną wartość odchylenia i umieć przeliczać kurs magnetyczny na kurs rzeczywisty.
Informacje te dostępne są na mapach lotniczych, które uwzględniają aktualną pozycję bieguna magnetycznego i zmieniającą się wartość deklinacji w różnych miejscach na świecie.
Gdzie piloci sprawdzają korektę magnetyczną?
Mapy lotnicze (nawigacyjne)
Na mapach lotniczych, takich jak mapy VFR (dla lotów z widocznością) lub IFR (dla lotów według przyrządów), zaznaczone są izogony (linie łączące punkty o jednakowej wartości deklinacji magnetycznej), których przebieg odzwierciedla lokalne zmiany pola magnetycznego. Oznaczenie kierunku (E – wschodnia, W – zachodnia) informuje pilotów, czy muszą odjąć, czy dodać wartość odchylenia od kursu magnetycznego.
Przykład:
- Jeśli izogona na mapie oznaczona jest jako 5°E, oznacza to, że w danym obszarze deklinacja wynosi 5° na wschód, co oznacza, że do kursu magnetycznego należy odjąć 5°, aby uzyskać kurs rzeczywisty.
- Jeśli izogona ma wartość 3°W, oznacza to deklinację zachodnią, a więc należy dodać 3° od kursu magnetycznego, aby uzyskać kurs rzeczywisty.
AIP (Aeronautical Information Publication)
Publikacja informacji lotniczych (AIP) dostarcza szczegółowych i aktualnych informacji na temat deklinacji magnetycznej w regionach lotniczych i na konkretnych trasach.
Komputery pokładowe
Nowoczesne samoloty wyposażone są w systemy nawigacyjne (FMS – Flight Management System), które automatycznie uwzględniają odchylenie magnetyczne na podstawie bieżących danych GPS i nawigacji inercyjnej. Systemy te wyznaczają kurs rzeczywisty bezpośrednio, a następnie przeliczają go na kurs magnetyczny na potrzeby wskazań dla pilotów.
Online i aplikacje mobilne
Istnieje wiele narzędzi online oraz aplikacji mobilnych, które umożliwiają sprawdzenie deklinacji magnetycznej na całym świecie. W aplikacjach do planowania lotów piloci mogą wprowadzać trasę lotu, a system automatycznie uwzględni lokalne odchylenie na poszczególnych odcinkach.
