Transponder lotniczy: zastosowanie, działanie i historia rozwoju

Umożliwia on identyfikację i lokalizację samolotu przez naziemne stacje radarowe i inne systemy kontroli ruchu lotniczego. Gdy radar wysyła sygnał do samolotu, urządzenie odpowiada, dostarczając unikalny kod identyfikacyjny (tzw. kod squawk) oraz informacje o wysokości barometrycznej (w trybie Mode C). Dzięki temu kontrolerzy ruchu lotniczego mogą łatwo śledzić ruch statku powietrznego, zapewniając bezpieczną separację ruchu lotniczego.

W przypadku, gdy samolot nie odpowiada na sygnały radarowe, kontrolerzy mają utrudnione zadanie w identyfikacji jego pozycji oraz kierunku lotu, co może prowadzić do poważnych zagrożeń.

Historia transpondera ma swoje korzenie w czasie II wojny światowej, kiedy opracowano system identyfikacji „swój-obcy” (IFF – Identification Friend or Foe). Celem było rozpoznawanie własnych jednostek powietrznych oraz odróżnianie ich od wrogich, co było kluczowe podczas działań bojowych.

Pierwsze transpondery w cywilnych statkach powietrznych pojawiły się w latach 50. XX wieku jako odpowiedź na rosnące zapotrzebowanie na bezpieczeństwo w przestrzeni powietrznej. Od tego czasu technologia ta była nieustannie rozwijana, aby sprostać wymaganiom współczesnego lotnictwa. Prace koncentrowały się na zwiększeniu dokładności, niezawodności i możliwości przekazywania dodatkowych informacji.

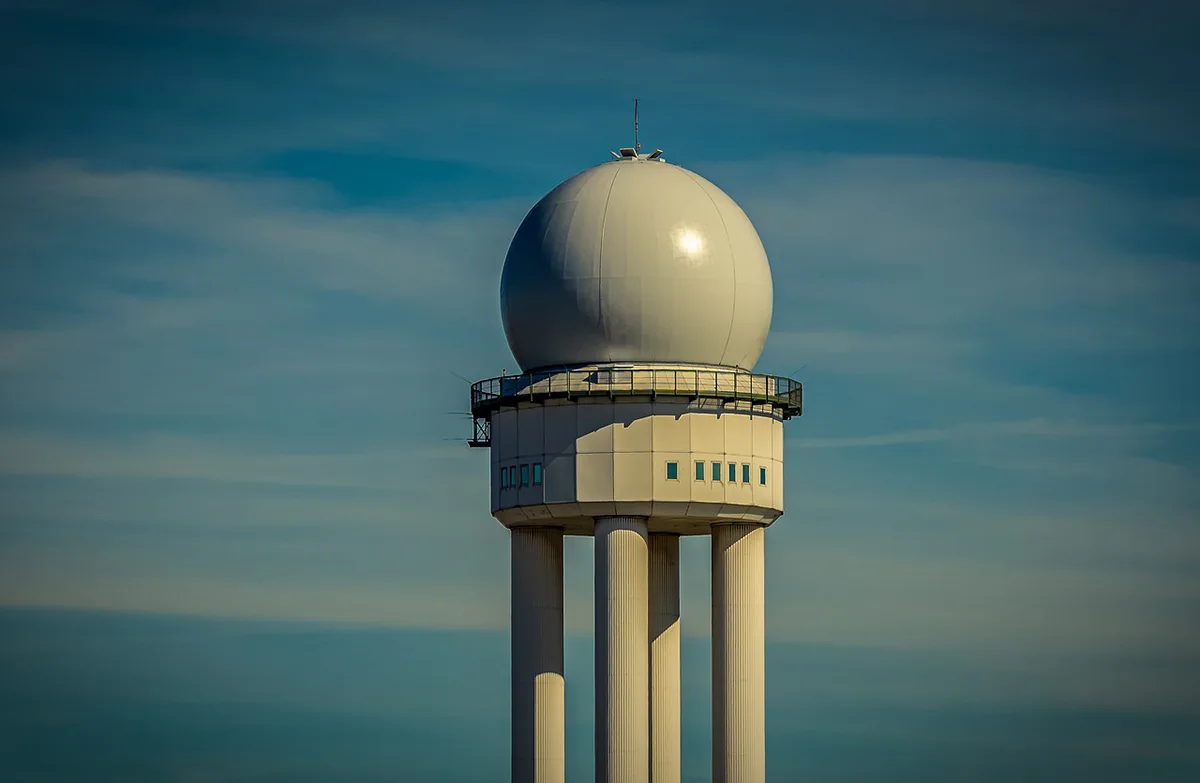

System identyfikacji lotniczej działa na zasadzie odpowiedzi na sygnał wysłany przez wtórny radar dozorowania (SSR). Kiedy radar naziemny (tzw. interrogator) emituje sygnał zapytania, transponder w samolocie odbiera go i generuje odpowiedź, która zawiera m.in. kod identyfikacyjny (squawk) oraz wysokość barometryczną. Bardziej zaawansowane wersje (Mode S) przekazują dodatkowo m.in. prędkość, kierunek oraz inne dane.

Transpondery wykorzystują różne tryby pracy, z których dwa podstawowe to Mode A i Mode C.

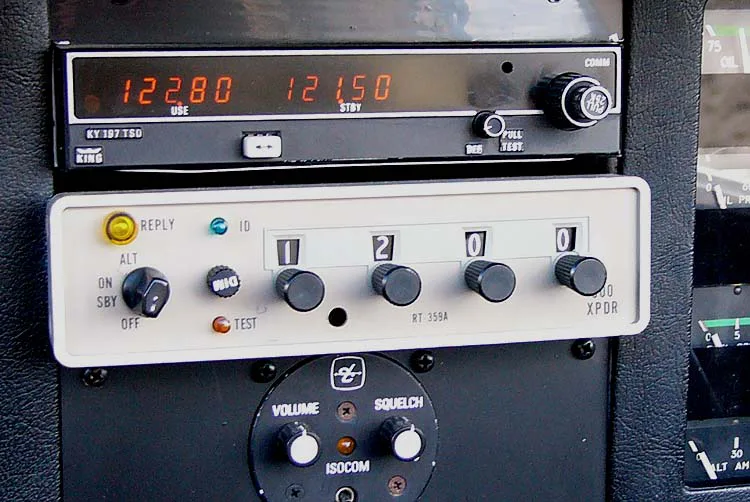

W trybie Mode A wysyła indywidualny kod identyfikacyjny, zwany kodem squawk, który jest ustawiany przez pilota zgodnie z wytycznymi kontroli ruchu lotniczego (ATC). Każda z czterech cyfr kodu squawk przyjmuje wartości od 0 do 7 (system ósemkowy), co daje łącznie 4096 możliwych kombinacji. Kody te są przydzielane państwom i obszarom na podstawie regionalnych porozumień żeglugi powietrznej, a ich użycie jest ściśle kontrolowane, aby uniknąć kolizji i zapewnić bezpieczeństwo lotów.

Wśród kodów squawk wyróżnia się tzw. kody specjalne, które są używane w sytuacjach krytycznych, takich jak uprowadzenie statku powietrznego (7500), utrata łączności (7600) czy sytuacja wymagająca natychmiastowej pomocy (7700). Jeśli pilot nie zaneguje ustawienia kodu na żądanie ATC, potwierdza tym samym, że użycie kodu było zamierzone.

Jeśli pilot nie otrzymał od ATC kodu, to w przypadku lotów IFR powinien ustawić 2000, a dla lotów VFR – 7000 (standard europejski/ICAO). W USA kod VFR to 1200.  W niektórych przypadkach, zwłaszcza w obszarach konfliktów zbrojnych, odpowiednie służby rezerwują specjalne kody transpondera dla statków powietrznych wykonujących loty sanitarne lub ewakuacje medyczne (MEDEVAC).

W odpowiedzi na żądanie ATC, transponder może wysłać dodatkowy impuls zwany symbolem SPI (Special Position Indication), który umożliwia szybką identyfikację samolotu w zatłoczonej przestrzeni. ATC wywołuje załogę, a pilot włącza funkcję SPI i odpowiada „IDENTING„, co potwierdza ATC komunikatem „RADAR CONTACT„.

W trybie Mode C transponder przekazuje informację o wysokości barometrycznej (pressure altitude) odczytanej z enkodera wysokości. Zazwyczaj Mode C jest powiązany z Mode A i występuje w trybie łączonym A/C. Kontrolerzy ruchu lotniczego powinni sprawdzać dokładność informacji o poziomie lotu uzyskanej za pomocą Mode C przy użyciu łączności radiotelefonicznej.

Mode S wykorzystuje unikalny 24-bitowy adres ICAO przypisany na stałe do danego statku powietrznego. Pula dostępnych adresów wynosi 16 777 214 (z 16 777 216 możliwych kombinacji 24-bitowych, dwie są zarezerwowane). Mode S może przesyłać dodatkowe informacje, takie jak:

• kod squawk,
• znak wywoławczy,
• wysokość barometryczna,
• status lotu,
• meldunki TCAS/ACAS,
• kurs magnetyczny,
• prędkość względem ziemi,
• prędkość pionową,
• wybraną wysokość ustawioną za pomocą autopilota,
• prędkość rzeczywistą,
• kąt przechylenia statku powietrznego,
• zmianę kąta drogi nad ziemią (track angle rate),
• geograficzny kąt linii drogi,
• prędkość przelotową (cruise speed).

Transponder lotniczy to podstawowe urządzenie stosowane na pokładach samolotów, które umożliwia ich identyfikację oraz bezpieczne zarządzanie ruchem powietrznym. Dzięki trybom pracy, takim jak Mode A, Mode C i Mode S, kontrolerzy ruchu lotniczego mogą nie tylko rozpoznawać poszczególne statki powietrzne, ale także monitorować ich pozycję i wysokość. Kod „Squawk”, jest kluczowy dla precyzyjnej identyfikacji statków powietrznych, umożliwiając szybkie reagowanie na sytuacje awaryjne.
