3.4 Regulacje ETOPS: Dlaczego samoloty latają nad oceanami „po łuku”?

• Co to jest ETOPS i dlaczego jest istotny dla lotów oceanicznych?
• Dlaczego samoloty lecą „po łuku” zamiast prosto?
• Czym jest ortodroma (linia wielkiego koła) i jak wpływa na planowanie tras?
• Jak odwzorowanie Merkatora zmienia naszą percepcję tras lotniczych?
• Jakie certyfikaty ETOPS posiadają nowoczesne samoloty?
• Które samoloty mają certyfikat ETOPS?
• Czy ETOPS wymusza nadłożenie drogi dla bezpieczeństwa?
• Jaką rolę pełnią lotniska zapasowe w trasach ETOPS?
• Realne przykłady zastosowania:

Trasy nad oceanami na mapach Merkatora wyglądają jak łuki, choć w rzeczywistości są najkrótszą drogą – a ich kształt wynika z geometrii Ziemi, specjalnych regulacji lotniczych oraz wymogów bezpieczeństwa dla samolotów dwusilnikowych.

ETOPS (Extended Operations), dawniej Extended-range Twin-engine Operational Performance Standards, to zestaw wymagań dotyczących operacji na dużych odległościach od lotnisk zapasowych.

Regulacje te określają maksymalny dopuszczalny czas lotu (w warunkach jednego niesprawnego silnika) od najbliższego odpowiedniego lotniska zapasowego. Powstały w celu zapewnienia wysokiego poziomu bezpieczeństwa przy lotach nad oceanami i innymi odległymi terenami. Od 2007/2008 roku (FAA) ETOPS obejmuje nie tylko samoloty dwusilnikowe, ale wszystkie samoloty turbinowe. Na poziomie ICAO odpowiednikiem jest obecnie EDTO (Extended Diversion Time Operations).

Przed wprowadzeniem ETOPS większość tras międzykontynentalnych obsługiwały samoloty wyposażone w trzy lub cztery silniki. Obecnie, dzięki certyfikatom Extended Operations, samoloty dwusilnikowe takie jak Boeing 787 czy Airbus A350 mogą operować na dużych odległościach od najbliższego odpowiedniego lotniska zapasowego.

Regulacje ETOPS ustanawiają m.in. FAA (Federal Aviation Administration) oraz EASA (European Union Aviation Safety Agency). EASA odpowiada za opracowanie wspólnych wymagań oraz certyfikację typu samolotu, natomiast operacyjne zatwierdzenie ETOPS dla przewoźnika wydaje właściwy narodowy organ nadzoru lotniczego (NAA) państwa operatora.

ETOPS definiuje konkretne limity czasowe. Na przykład certyfikat ETOPS-120 pozwala samolotowi znajdować się maksymalnie 120 minut lotu z jednym silnikiem niedziałającym do najbliższego lotniska zapasowego. Dla najbardziej zaawansowanych maszyn dostępny jest ETOPS-370, co umożliwia pokonywanie praktycznie dowolnej trasy nad oceanami. Jest to wartość dla konkretnych wariantów A350 przy spełnieniu dodatkowych wymagań.

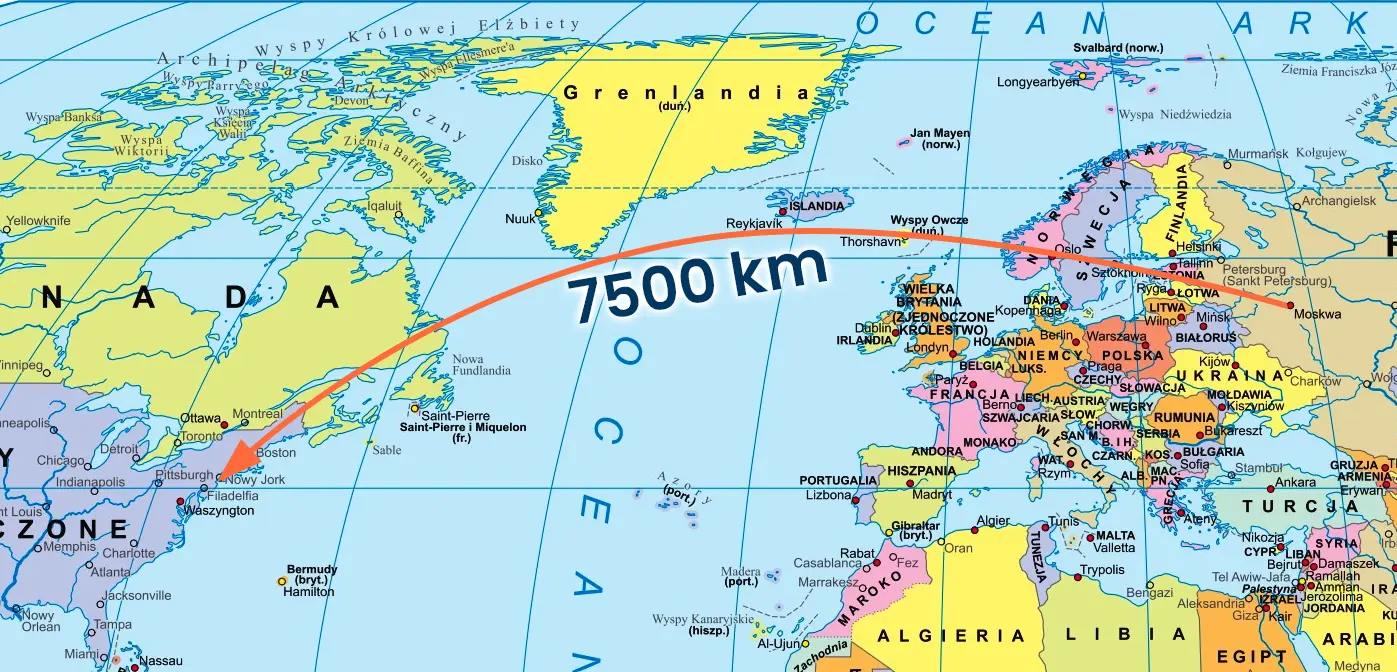

Samoloty latają po łuku, ponieważ Ziemia jest kulą, a najkrótsza droga między dwoma punktami na sferze to ortodroma (linia wielkiego koła). Na płaskiej mapie ortodroma wygląda jak zakrzywiona linia, ale w przestrzeni trójwymiarowej to właśnie ta trasa jest geometrycznie najkrótsza.

Lot z Nowego Jorku do Pekinu prowadzi niemal nad Biegunem Północnym. Wydaje się to dziwne, gdy patrzymy na płaską mapę świata. Ale gdy spojrzymy na globus, to właśnie ta „polarna” trasa oszczędza setki kilometrów i tony paliwa w porównaniu do lotu „prostego” przez ocean.

Planując trasę, piloci i systemy nawigacyjne biorą pod uwagę nie tylko wielkie koło, ale również:

• Prądy strumieniowe (jet streams), które mogą skrócić lub wydłużyć czas lotu
• Strefy burzowe wymagające ominięcia
• Wymagania ETOPS dotyczące dostępu do lotnisk zapasowych
• Przestrzeń powietrzną poszczególnych krajów

Efekt? Rzeczywista trasa może nieznacznie odbiegać od czystej ortodromy, ale zawsze zmierza do minimalizacji czasu lotu i zużycia paliwa.

Ortodroma to najkrótsza możliwa trasa między dwoma punktami na powierzchni kuli. W geometrii sferycznej taką drogę tworzy fragment wielkiego koła – okręgu o promieniu równym promieniowi Ziemi, przecinającego jej środek.

Dla lotnictwa oznacza to konkretną oszczędność, co ilustrują poniższe przykłady::

Los Angeles – Tokio: Trasa wzdłuż linii wielkiego koła prowadzi przez północny Pacyfik i Aleuty, oszczędzając około 400 km w porównaniu do lotu „poziomego” wzdłuż równoleżnika.
Londyn – Singapur: Ortodroma wiedzie nad Europą Wschodnią, Kaukazem i Azją Środkową – to trasa krótsza o kilkaset kilometrów niż lot „południowym łukiem”.

System pokładowy FMS (Flight Management System) automatycznie oblicza ortodromę (trasę po wielkim kole) pomiędzy kolejnymi punktami trasy. Następnie dzieli tę trasę na krótkie odcinki prostoliniowe nazywane legs (odcinki trasy). Każdy taki odcinek łączy dwa punkty nawigacyjne (waypoints), z których większość to typ TF leg (Track to Fix). Współczesne samoloty lecą z punktu do punktu, co w sumie tworzy łagodny łuk zbliżony do idealnej ortodromy.

Ważne: ortodroma to teoria. Praktyka wymaga uwzględnienia wiatru, przepisów ETOPS i ograniczeń przestrzeni powietrznej. Dlatego rzeczywista trasa zawsze stanowi kompromis między geometrią a bezpieczeństwem.

Odwzorowanie Merkatora (opracowane w XVI w. przez flamandzkiego kartografa Gerarda Merkatora) to sposób przedstawienia kulistej Ziemi na płaskiej mapie, gdzie równoleżniki i południki tworzą siatkę prostokątów. Ta metoda była używana w żegludze od XVI wieku, bo zachowuje kąty i ułatwia nawigację kompasem. Ma jednak poważną wadę: drastycznie zniekształca odległości i powierzchnie, zwłaszcza w pobliżu biegunów.

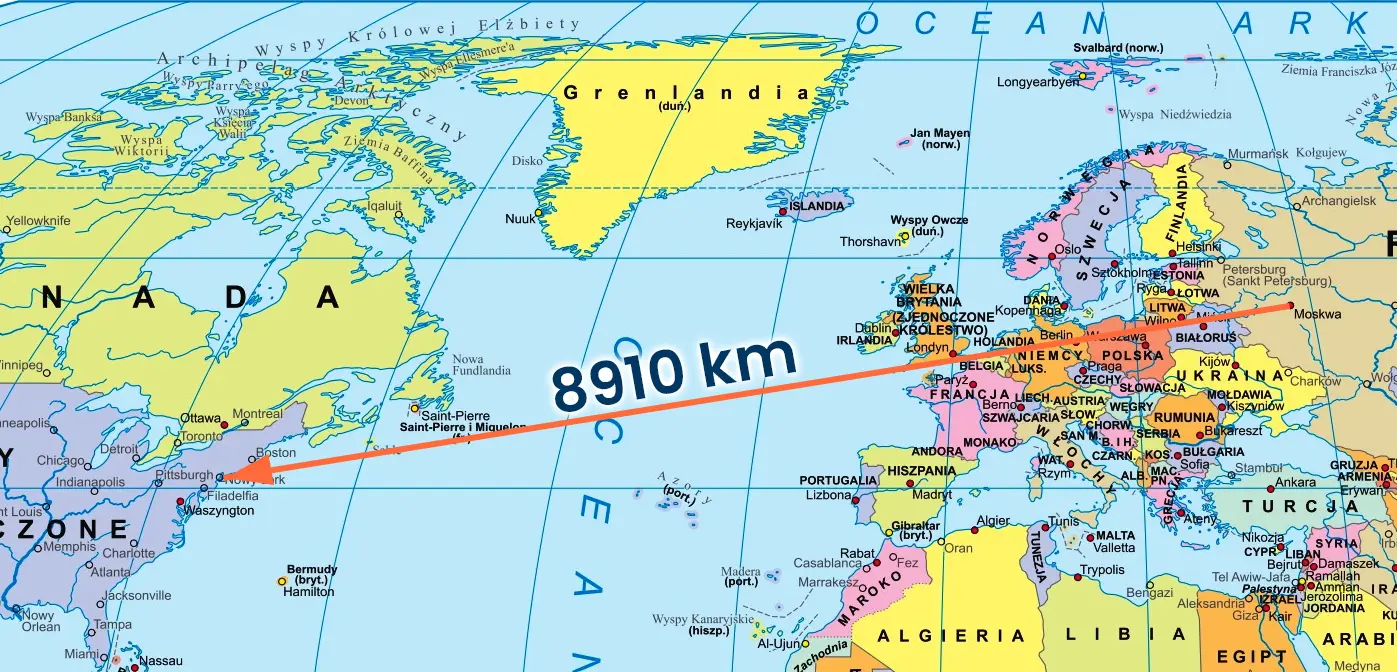

Na mapie Merkatora Grenlandia wygląda na porównywalną wielkością z Afryką, choć w rzeczywistości jest około 14 razy mniejsza. Gdy na takiej mapie nanosimy ortodromę, pojawia się wizualny paradoks – linia zakrzywia się w górę lub w dół, choć w przestrzeni jest najkrótsza.

Dlatego pasażerowie często myślą, że samolot „robi dziwny objazd”. W rzeczywistości to projekcja kłamie. Jeśli spojrzysz na tę samą trasę na globusie lub mapie azymutowej (centralna projekcja), „łuk” nagle stanie się intuicyjnie oczywisty.

Nowoczesne systemy nawigacyjne nie używają projekcji Merkatora do planowania tras. Wykorzystują współrzędne geograficzne i geometrię sferyczną. Ale większość wizualizacji lotów dla pasażerów nadal opiera się na Merkatorze, co generuje nieporozumienia.

Certyfikaty ETOPS są przyznawane konkretnym typom samolotów przez organizacje regulacyjne po rygorystycznych testach niezawodności silników, systemów pokładowych i procedur awaryjnych. Im wyższa liczba w certyfikacie, tym dalej od lotnisk zapasowych może operować dana maszyna.

Najpopularniejsze poziomy certyfikacji:

• ETOPS-120: Samolot może znajdować się do 120 minut lotu z jednym silnikiem niedziałającym od lotniska zapasowego. To standard dla wielu tras transatlantyckich.
• ETOPS-180: Rozszerzenie do 180 minut, które otwiera dostęp do większości tras pacyficznych.
• ETOPS-207: Pozwala na loty nad najbardziej odległymi obszarami Pacyfiku Południowego. Poziom ten jest charakterystyczny dla Boeinga 777 w certyfikacji FAA; EASA stosuje inne progi (np. 180, 240, 330).
• ETOPS-330 i ETOPS-370: Najwyższe certyfikaty, które praktycznie eliminują ograniczenia dotyczące lokalizacji lotnisk zapasowych.

To najważniejszy aspekt regulacji ETOPS, który wielu autorów pomija: czasami ortodroma – najkrótsza droga geometryczna – nie pokrywa się z trasą wymaganą przez ETOPS. W takich przypadkach samolot musi „nadłożyć drogi”, aby pozostać w bezpiecznej odległości od lotnisk zapasowych.

Jak to działa w praktyce?

Wyobraź sobie lot z São Paulo do Johannesburga nad południowym Atlantykiem. Idealna ortodroma prowadziłaby niemal środkiem oceanu, setki mil od jakiegokolwiek lądu. Ale jeśli samolot ma certyfikat ETOPS-180, pilot musi wybrać trasę biegnącą bliżej wybrzeży Afryki lub Ameryki Południowej – tam, gdzie w promieniu 180 minut lotu znajdują się lotniska w Luandzie, Dakarze czy Recife.

Rezultat? Samolot leci dłuższą trasą, zużywa więcej paliwa, ale spełnia wymogi bezpieczeństwa. To kompromis między efektywnością a regulacjami.

Kiedy ETOPS ma największy wpływ?

• Trasy nad południowym Pacyfikiem (między Australią a Ameryką Południową)
• Loty z Azji Południowo-Wschodniej do Afryki Wschodniej
• Niektóre trasy polarne, gdzie lotnisk zapasowych jest niewiele

Dzięki najnowszym certyfikatom ETOPS-330/370 takie nadłożenia drogi stają się rzadkością. Ale dla starszych samolotów z ETOPS-120 nadal stanowią istotny czynnik planowania tras.

Lotniska zapasowe (alternate airports, diversion airports) to istotny element bezpieczeństwa lotów ETOPS. To miejsca, gdzie samolot może awaryjnie lądować w przypadku problemów technicznych, pogorszenia się stanu zdrowia pasażera lub innych sytuacji kryzysowych.

Wymagania dla lotnisk zapasowych:

• Pas startowy odpowiedniej długości dla danego typu samolotu
• Odpowiednie wyposażenie techniczne (oświetlenie, ILS – Instrument Landing System)
• Dostępność służb ratunkowych i technicznych
• Prognozowane warunki pogodowe pozwalające na bezpieczne lądowanie

Nie każde lotnisko może pełnić rolę zapasowego w systemie ETOPS. Na przykład lotnisko na Islandii (Keflavik – BIKF) jest często wykorzystywane jako punkt zapasowy dla lotów transatlantyckich, ponieważ spełnia wszystkie wymogi i znajduje się w strategicznej lokalizacji.
