4.4 Czarne skrzynki: jak działają rejestratory lotu (FDR i CVR) i co nam mówią
Spis treści
- Czym jest „czarna skrzynka” i dlaczego nie jest czarna?
- Jak działa rejestrator parametrów lotu (FDR)?
- Jak działa rejestrator rozmów w kokpicie (CVR)?
- Gdzie montuje się czarne skrzynki w samolocie?
- Co dzieje się po katastrofie lotniczej?
- Jak wygląda odczyt i analiza danych z czarnych skrzynek?
- Co nam mówią, a czego nie powiedzą rejestratory?
- Czy da się „zastąpić” czarne skrzynki przesyłaniem danych w locie?
- FAQ: krótkie odpowiedzi na częste pytania

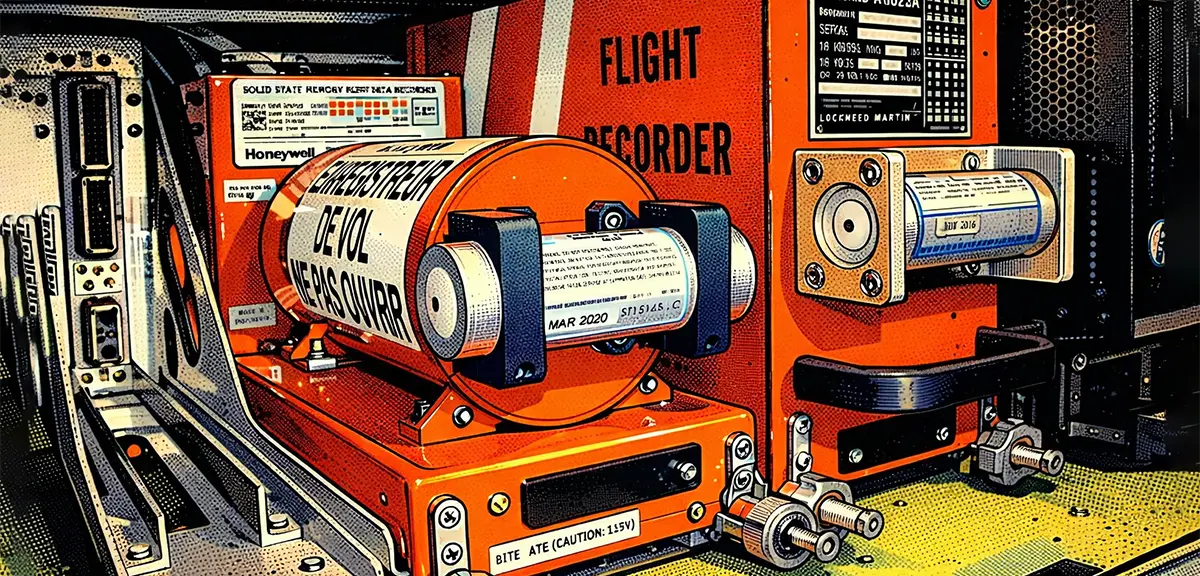

Rejestratory lotu (FDR i CVR) to urządzenia, które zapisują przebieg lotu oraz dźwięk z kokpitu, żeby po incydencie dało się odtworzyć fakty, a nie domysły. To nie „magiczne pudełka”, tylko bardzo konkretna elektronika z pamięcią odporną na uderzenia, ogień i wodę. I zwykle wcale nie są czarne — najczęściej są pomarańczowe, żeby łatwiej je znaleźć.
Czym jest „czarna skrzynka” i dlaczego nie jest czarna?
Czarne skrzynki wcale nie są czarne. Mają jaskrawopomarańczowy kolor, który ma się rzucać w oczy w terenie i w wodzie. Nazwa „czarna skrzynka” pochodzi z wczesnych lat lotnictwa, gdy obudowy były rzeczywiście ciemne.
Dziś producenci stosują kolor „international orange” – ten sam, który widzisz na kamizelkach ratunkowych. Dodatkowo na obudowie znajdują się paski odblaskowe.

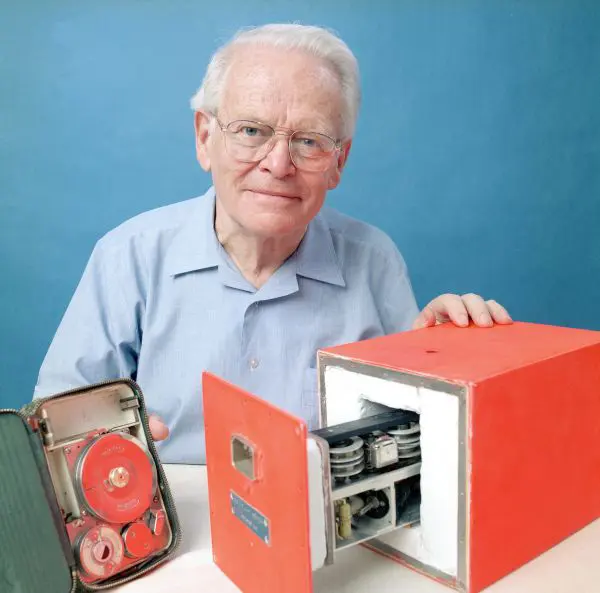

Pierwsze rejestratory lotnicze powstały w latach 50. XX wieku. Ich konstruktorem był australijski naukowiec David Warren, który sam stracił ojca w katastrofie lotniczej w 1934 roku.
Uploaded first to de.wikipedia: Avatar (Diskussion) . Public domain, via Wikimedia Commons
Jak działa rejestrator parametrów lotu (FDR)?
FDR zapisuje setki parametrów technicznych samolotu w czasie rzeczywistym. Nowoczesne urządzenia rejestrują setki do ponad 1000 parametrów.
Jak działa rejestrator rozmów w kokpicie (CVR)?
CVR nagrywa wszystko, co słychać w kokpicie przez ostatnie 2 godziny lotu. To nie tylko rozmowy pilotów. To także alarmy, odgłosy przełączników i sygnały ostrzegawcze.
Gdzie montuje się czarne skrzynki w samolocie?
Rejestratory montuje się zwykle w tylnej części kadłuba, bo statystycznie ta sekcja ulega mniejszym zniszczeniom. Ale kluczowa jest nie lokalizacja, tylko konstrukcja modułu pamięci.
W typowym rejestratorze są dwie ważne części:
- Crash Survivable Memory Unit (CSMU) — „pancerna” pamięć,
- elektronika zasilania i interfejsów.
Co oznacza „odporny”?
Rejestrator ma wytrzymać skrajne warunki: uderzenie, wysoką temperaturę, zgniatanie i zanurzenie. Wymagania techniczne dla rejestratorów parametrów lotu określa wydana przez FAA norma TSO-C124c (Flight Data Recorder Equipment), obowiązującą od 2013/2014 roku. Jej europejskim odpowiednikiem jest ETSO-C124b (European Technical Standard Order); te rygorystyczne standardy definiują minimalne parametry wytrzymałościowe i operacyjne, jakie musi spełnić urządzenie, aby uzyskać certyfikację do lotów komercyjnych
| Test | Wymagania |
|---|---|
| Uderzenie | 3400 g przez 6,5 milisekundy |
| Przebicie | Test przebicia polega na uderzeniu w rejestrator cylindrycznym ciężarkiem o masie 227 kg (500 lb), zakończonym stożkowym grotem (penetratorem), spadającym swobodnie z określonej wysokości. |
| Ogień | 1100°C przez godzinę |
| Ciśnienie wody | Głębokość 6000 metrów przez 30 dni |
| Działanie wody morskiej | 30 dni zanurzenia |
Co dzieje się po katastrofie lotniczej?
Odnalezienie czarnych skrzynek to priorytet każdego śledztwa. Urządzenia wyposażone są w nadajniki sygnału lokalizacyjnego (ULB – Underwater Locator Beacon).
Jak odnajdywane są czarne skrzynki?
- Na lądzie – ekipy przeszukują miejsce katastrofy, kierując się kolorem obudowy
- Pod wodą – pomaga w tym nadajnik lokalizacyjny ULB (Underwater Locator Beacon), który emituje sygnał akustyczny („ping”) przez minimum 90 dni
- Częstotliwość sygnału – 37,5 kHz, słyszalna przez specjalne hydrofony. Nowsze urządzenia mogą dodatkowo emitować na 8,8 kHz (wykrywalne z większej odległości)
Przypadek lotu Malaysia Airlines lot 370 (MH370)
Zaginięcie malezyjskiego Boeinga 777 w 2014 roku pokazało ograniczenia obecnego systemu. Samolot prawdopodobnie spadł do Oceanu Indyjskiego. Mimo wielomiesięcznych poszukiwań, czarnych skrzynek nigdy nie odnaleziono.
Ta tragedia przyspieszyła prace nad nowymi rozwiązaniami:
- Wydłużenie czasu pracy nadajnika ULB z 30 do 90 dni
- Transmisja danych w czasie rzeczywistym przez satelitę
- W nowoczesnym lotnictwie stosuje się automatycznie uwalniane rejestratory parametrów lotu, znane jako ADFR (Automatically Deployable Flight Recorder). Są one zaprojektowane tak, aby w momencie katastrofy samoczynnie oddzielić się od kadłuba, unosić się na powierzchni wody i transmitować sygnał ratunkowy za pomocą zintegrowanego ELT (Emergency Locator Transmitter) pracującego na częstotliwościach 406 MHz i 121,5 MHz. Dzięki temu znacząco przyspiesza się lokalizację rejestratora w przypadku zdarzeń nad oceanem (w przeciwieństwie do klasycznych ULB montowanych na stałych rejestratorach).
Jak wygląda odczyt i analiza danych z czarnych skrzynek?
Odczyt polega na zgraniu danych w laboratorium, ich weryfikacji i zsynchronizowaniu z innymi źródłami. To praca techniczna, ale też analityczna.
Typowe kroki śledcze:
- oczyszczenie i zabezpieczenie rejestratora (żeby nie zniszczyć złączy i pamięci),
- zgranie danych specjalistycznym sprzętem,
- dekodowanie (formaty bywają specyficzne dla producenta),
- budowa osi czasu i korelacja FDR z CVR,
- porównanie z innymi zapisami: radar, ATC, meteo, dane eksploatacyjne.
Instytucje prowadzące badania, takie jak np. PKBWL (Polska), BEA (Francja), AAIB (Wielka Brytania), BFU (Niemcy), pracują według zasad, które mają jeden cel: zrozumieć przyczyny i wydać zalecenia bezpieczeństwa, a nie szukać sensacji. Dobrym punktem odniesienia są raporty publikowane przez NTSB (USA) oraz europejskie organy badania zdarzeń, działające w ramach regulacji UE.
Co nam mówią, a czego nie powiedzą rejestratory?
FDR i CVR mówią bardzo dużo o przebiegu zdarzenia, ale nie są „wszechwiedzące”. To ważne, bo oczekiwania opinii publicznej często są inne.
FDR odpowiada na pytania:
- Jak zachowywał się samolot?
- Czy systemy działały poprawnie?
- Jakie były parametry lotu przed zdarzeniem?
- Kiedy zadziałały alarmy?
- Czy pojawiły się oznaki awarii?
CVR odpowiada na pytania:
- O czym rozmawiali piloci?
- Czy otrzymali ostrzeżenia?
- Jak reagowali na sytuację awaryjną?
- Czy komunikacja z wieżą była prawidłowa?
Czego czarne skrzynki zwykle nie powiedzą:
- nie pokażą „intencji” i nie rozstrzygną same, kto ma rację,
- nie nagrywają tego, co dzieje się poza kokpitem jak film (wideo nie jest standardem),
- nie zawsze obejmują cały lot (działają w pętli),
- mogą nie uchwycić wszystkiego, jeśli część systemów była już uszkodzona. Dlatego w raportach końcowych prawie zawsze widzisz: FDR/CVR, wrak, procedury, szkolenie, czynniki ludzkie, środowisko.
Czy da się „zastąpić” czarne skrzynki przesyłaniem danych w locie?
Nie w pełni, bo transmisja danych ma przerwy, ograniczenia i koszt, a rejestrator na pokładzie jest niezależnym źródłem dowodowym. Ale jedno nie wyklucza drugiego.
Co już działa w praktyce:
- ACARS (Aircraft Communications Addressing and Reporting System) i inne kanały przesyłu danych operacyjnych,
- QAR (Quick Access Recorder) do analiz eksploatacyjnych po locie,
- coraz częstsze koncepcje przesyłania danych w czasie rzeczywistym wybranych parametrów przy anomaliach.
Kierunek jest jasny: lepsze monitorowanie floty i szybsze wykrywanie problemów. Ale nawet wtedy rejestrator „na miejscu” pozostaje kluczowy, bo:
- jest odporny na awarię łączności,
- ma pełniejszy zapis,
- jest częścią ustandaryzowanego systemu badania wypadków – ICAO opisuje wymagania dla rejestratorów w dokumentach (ICAO Annex 6 – Operation of Aircraft) i załącznikach (Annex 13 – Aircraft Accident and Incident Investigation) dotyczących operacji lotniczych.
